Описание системы визуализации Richard Wolf HRES Endocam 5562
HReS EndoCAM 5562 — специализированная высокоскоростная видеосистема для фониатрии и ЛОР-диагностики с частотой съёмки до 4000 кадров в секунду. Система предназначена для прецизионной оценки функции голосовых складок, выявления нерегулярных колебаний и диагностики дисфоний, которые невозможно точно оценить стробоскопическим методом.
В отличие от классической стробоскопии (25 кадров/сек), технология высокоскоростной съёмки захватывает каждый цикл колебаний голосовых складок в реальном времени, позволяя анализировать начальную и завершающую фазы фонации, асимметрию, нелинейные эффекты и микроструктуру слизистой оболочки.
Комплекс включает высокоскоростную камеру высокого разрешения, ксеноновый источник света 300 Вт и компьютерную систему обработки данных с программным обеспечением для кимографии и глоттографии.
Где применяется HReS EndoCAM 5562
- фониатрия и фонохирургия;
- диагностика дисфоний (функциональных, органических, неврогенных);
- оценка состояния голосовых складок до и после хирургических вмешательств;
- исследование нерегулярных колебаний (при парезах, параличах, спастической дисфонии);
- научные исследования в области голосовой функции;
- судебно-медицинская экспертиза голосовой функции.
| Параметр | Характеристика | Клиническое значение |
| Частота съёмки | До 4000 кадров/сек (высокоскоростной режим) | Захват каждого цикла колебаний голосовых складок, анализ нерегулярных движений |
| Разрешение | Высокое разрешение (HD) | Визуализация микроструктуры слизистой, сосудистого рисунка |
| Цветопередача | Полноцветное изображение (RGB) | Оценка морфологической структуры, выявление воспалительных изменений |
| Источник света | Ксеноновый осветитель 300 Вт | Высокая интенсивность освещения для съёмки на сверхвысоких скоростях |
| Режимы визуализации | Видео, кимограмма, глоттограмма | Многопараметрический анализ функции голосовых складок |
| Обработка данных | Компьютерная система с специализированным ПО | Автоматический анализ, количественная оценка параметров, архивирование |
| Ретроспективный анализ | Построчная оценка видеоряда | Детальный разбор отдельных фаз колебаний, сравнение динамики |
| Совместимость | Эндоскопы Richard Wolf для ларингоскопии | Интеграция в существующую эндоскопическую систему |
| Стандарты | IEC 60601-1, IEC 60601-1-2 | Соответствие требованиям медицинской электробезопасности и ЭМС |
| Параметр | Стробоскопия | Высокоскоростная съёмка (HReS EndoCAM 5562) |
| Частота кадров | ~25 кадров/сек (иллюзия замедления) | До 4000 кадров/сек (реальное время) |
| Принцип работы | Стробоскопический эффект (псевдозамедление) | Прямая регистрация каждого цикла колебаний |
| Регулярные колебания | ✅ Эффективна | ✅ Эффективна |
| Нерегулярные колебания | ❌ Недостаточная диагностическая ценность | ✅ Прецизионная оценка асимметрии, аритмии |
| Начальная/завершающая фаза фонации | ⚪ Ограниченная визуализация | ✅ Детальный анализ без фонации |
| Количественный анализ | ⚪ Субъективная оценка | ✅ Автоматизированный анализ параметров |
| Применение | Рутинная диагностика | Сложные случаи, научные исследования, экспертиза |
Клинический вывод: стробоскопия остаётся методом выбора для рутинной диагностики при регулярных колебаниях голосовых складок. Высокоскоростная съёмка показана при нерегулярных движениях, парезах, спастической дисфонии, а также в научных исследованиях и случаях, требующих прецизионной оценки.
Высокоскоростное видео
.jpg) |
Прямая запись колебаний голосовых складок с частотой до 4000 кадров/сек.
|

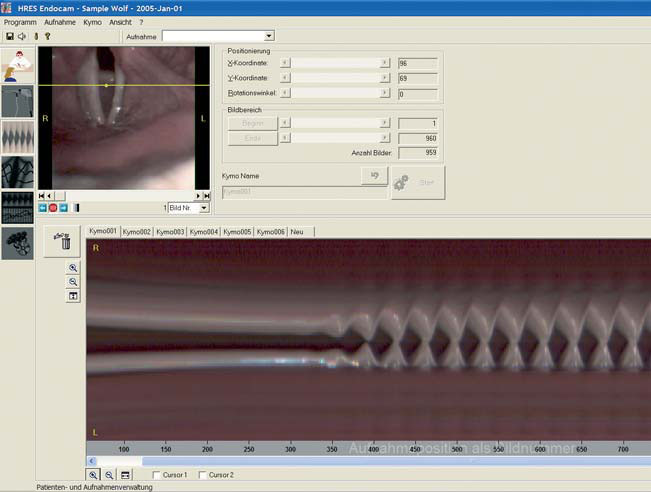

Кимограмма
(1).jpg) |
Графическое представление амплитуды колебаний голосовых складок во времени.
|

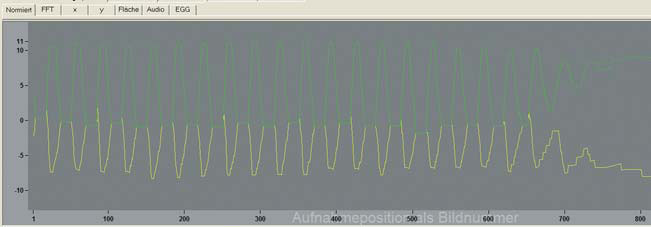

Глоттограмма
.jpg) |
График изменения площади голосовой щели во времени.
|
Абсолютные показания:
- Нерегулярные колебания голосовых складок: аритмия, асимметрия, нелинейные эффекты;
- Парезы и параличи голосовых складок: оценка степени нарушения функции;
- Спастическая дисфония: анализ патологических паттернов фонации;
- Голосовые узелки, полипы, кисты: оценка влияния на колебательную функцию;
- Послеоперационный контроль: объективная оценка результатов фонохирургии.
Относительные показания:
- Функциональные дисфонии: при неинформативности стробоскопии;
- Профессиональные нарушения голоса: у певцов, актёров, преподавателей;
- Научные исследования: изучение биомеханики голосовых складок;
- Судебно-медицинская экспертиза: объективная документация состояния голосовой функции.
Важно: для рутинной диагностики при регулярных колебаниях стробоскопия остаётся методом выбора. Высокоскоростная съёмка целесообразна при сложных клинических случаях и требованиях к прецизионной оценке.
Базовая комплектация:
- высокоскоростная видеокамера HReS EndoCAM 5562;
- ксеноновый источник света 300 Вт;
- компьютерная система обработки данных;
- специализированное программное обеспечение для анализа;
- эндоскоп для ларингоскопии (жёсткий/гибкий — по конфигурации);
- кабели подключения и аксессуары.
Опционально:
- дополнительные эндоскопы разного диаметра и угла обзора;
- система записи и архивирования;
- модули количественного анализа;
- обучающие курсы по интерпретации результатов.
Требования к помещению:
- звукоизолированный кабинет для качественной записи;
- стабильное электропитание (защита от перепадов напряжения);
- условия эксплуатации: +10°C … +40°C.
Случай 1: Парез голосовой складки
Проблема: пациент с охриплостью после тиреоидэктомии. Стробоскопия показала асимметрию, но не позволила оценить степень нарушения колебательной функции.
Решение: высокоскоростная съёмка выявила:
- выраженную асимметрию амплитуды колебаний;
- задержку инициации колебаний на поражённой стороне;
- неполное смыкание в фазе закрытия.
Результат: объективная документация для контроля восстановления функции и оценки эффективности реабилитации.
Случай 2: Спастическая дисфония
Проблема: пациентка с прерывистой охриплостью, стробоскопия неинформативна из-за нерегулярных колебаний.
Решение: HReS EndoCAM 5562 зафиксировала:
- эпизоды чрезмерного смыкания голосовых складок;
- нелинейные эффекты и субгармоники;
- вариабельность паттернов фонации.
Результат: точная диагностика типа спастической дисфонии для выбора тактики лечения (ботулинотерапия vs фонохирургия).
HReS EndoCAM 5562 — специализированная диагностическая система для прецизионной оценки функции голосовых складок, обеспечивающая объективную документацию там, где традиционные методы недостаточны.
Экспертное мнение
«Наряду с классическими системами для стробоскопических исследований, Richard Wolf представляет высокоскоростную видеокамеру высокого разрешения HReS EndoCAM 5562. Метод высокоскоростной фотографии имеет значительные преимущества во многих клинических ситуациях, позволяет оценить индивидуальные отклонения прецизионно и увидеть фазы движения, не сопровождающиеся фонацией.»
— Prof. Patrick Zorowka, Medical University of Innsbruck

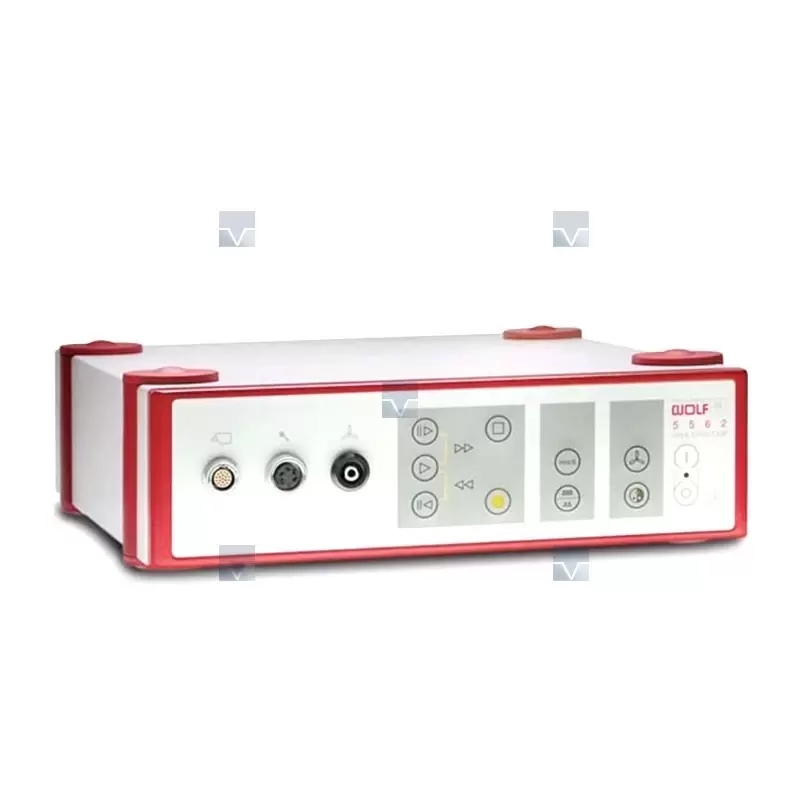

Комплектация Richard Wolf HRES Endocam 5562
- Блок управления видеокамеры HreS Endocam 5562
- Ксеноновый источник света 300 Вт
- Высокоскоростная видеокамера высокого разрешения и ксеноновый осветитель 300 Вт
- Головка видеокамеры высокого разрешения
- Специальный ларингоскоп для использования с видеокамерой высокого разрешения, доступный к заказу с направлением взгляда 70 и 90 градусов
- Акустический микрофон
- Аксессуары
