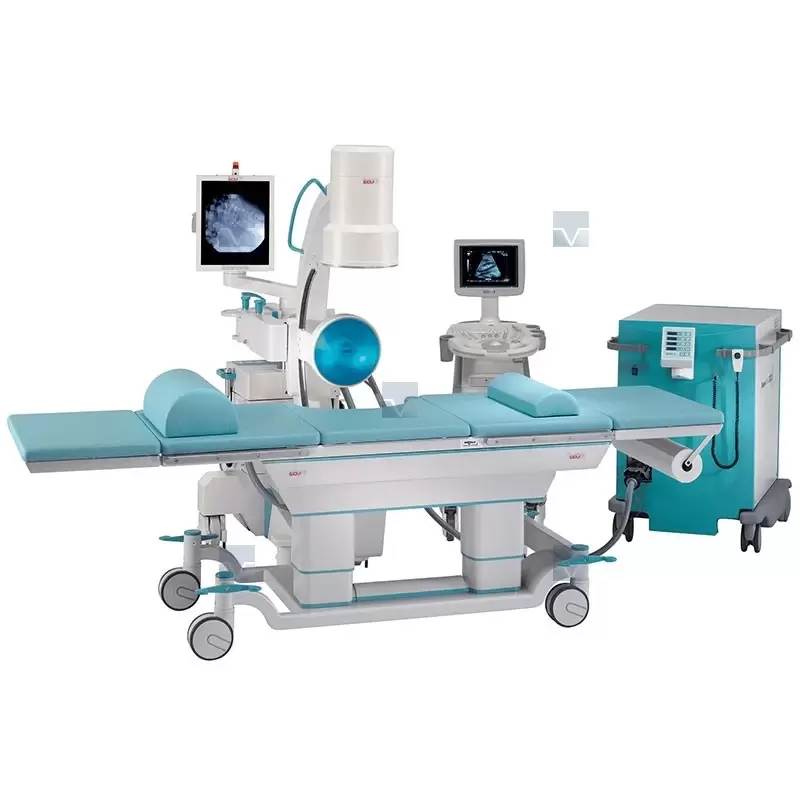

Описание бесконтактного литотриптера Richard Wolf PIEZOLITH 3000
Экстракорпоральный Литотриптер ПЬЕЗОЛИТ Piezolith 3000 – результат непрерывных научных исследований и разработок компании Richard Wolf GmbH (Германия), инновационного и единственного в мире производителя пьезоэлектрических ударно-волновых аппаратов.
Наиболее выдающееся достижение, эргономичная и небольшая конструкция источника пьезоэлектрических ударных волн стала возможной благодаря нашей недавно изобретенной 2-х слойной технологии.
Наиболее важные качественные свойства – его производительность и необыкновенно длительный срок службы.
- Три программных фокуса: F1 (16 мм х 3 мм), F2 (24 мм х 5 мм), F3 (28 мм х 8 мм), можно переключать в соответствие с размером камня.
- Низкий, средний и высокий уровень энергии, 20 точно регулируемых уровней мощности.
- Двойная одновременная локализация в реальном времени - наиболее точный тип локализации.
- Встроенный в пьезоисточник терапии ультразвуковой датчик для быстрой и безопасной локализации камней в почках. Перемещение 120 мм продольно, вращение 90 градусов.
- Безболезненное воздействие благодаря большому апертурному углу.
- Лечение без седативных средств и анестезии.
- Пьезоударная волна не вызывает экстрасистолы, ЭКГ-мониторинг не требуется.

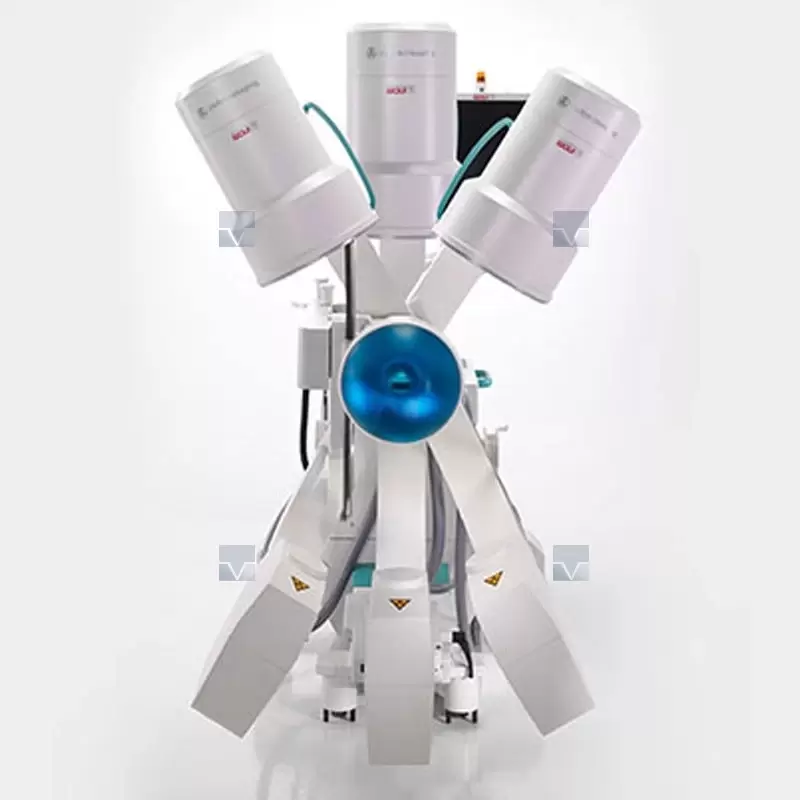

- Безопасное и быстрое рентгеновское наведение, благодаря конфокальной настройке пьезоисточника с рентгеновской аркой в продольной и наклонной плоскости +/- 30°.
- Гарантированный ресурс пьезоисточника терапии 5 миллионов импульсов
Группа продукции по ДУВЛ/УВТ варьирует от аппарата класса hi-end литотриптер ПьезоЛит 3000 до самого маленького в мире Ударно-волнового аппарата ПЬЕЗОСОН Piezoson 100 plus.
Благодаря четкой фокальной зоне обеспечивается оптимальная защита тканей.

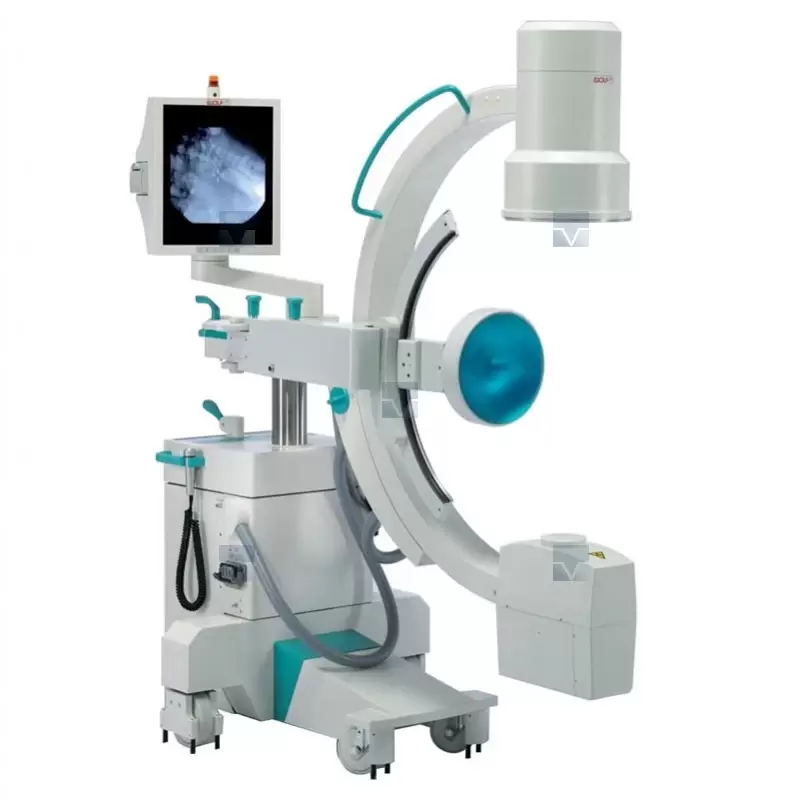

«Lithoarm» («каменная рука»): служит для точного и непрерывного наведения генератора. С-дуга может использоваться как самостоятельная единица в случае, если источник ударной волны выводится из зоны воздействия рентгеновских лучей.«Lithoarm» («каменная рука»): служит для точного и стабильного наведения на область воздействия. С-дуга может использоваться как самостоятельная единица в случае, если источник ударной волны выводится из зоны воздействия рентгеновских лучей.
Рис. 1) Переменный фокус: с новым источником ударной волны Richard Wolf GmbH (Германия) высокой мощности размер фокуса может быть в соответствие размеру камня. Эта новая особенность позволяет проводить безопасное, эффективное и безболезненное лечение.
Рис. 2) Ziehm - 7000, 8000, Vista, Vision, Vario
Рис. 3) GE OEC - Fluorostar
Рис. 4) Technix - TCA6
Рис. 5) Philips - Libra, Endura, Pulsera
Рис.2 Рис.3
Рис.4 Рис.5
Мощный и многосторонний аппарат ультразвуковой диагностики. Используется также как отдельно стоящий аппарат.
Рис. 6) ALOKA Prosound 6
Рис. 7) ALOKA 3500
Рис. 8) SONOACE X4
Рис. 9) ALOKA SSD 900
Рис.6Рис.7
Рис.8 Рис.9

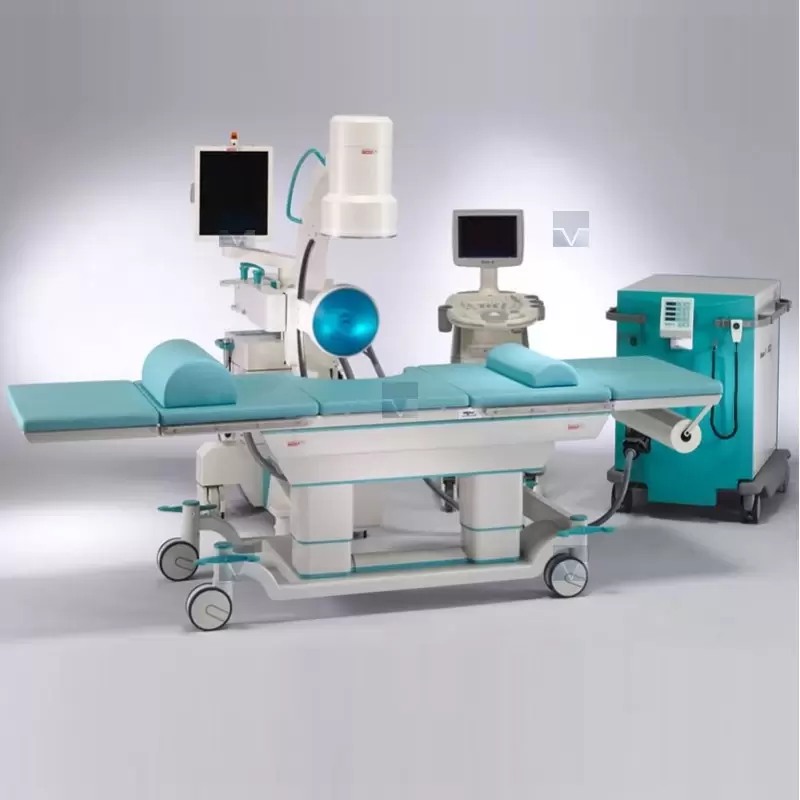

Комфортный и простой в использовании стол для проведения ДУВЛ.
Comfort Stretcher – благодаря своей низкой высоте не является проблемой укладка пациентов с ограниченным объемом движений на этот стол.
Благодаря мультифункциональности могут выполняться дополнительные манипуляции под рентгенологическим контролем
.
Урологический стол с консолью-столешницей для пациентов до 180 кг.
- камни почки
- камни мочеточника
- камни мочевого пузыря
- индурация полового члена (болезнь Пейрони)
Дополнительные показания:
- камни желчного пузыря
- камни общего желчного протока
- камни протоков поджелудочной железы
- камни слюнных желез
Технические характеристики
Размеры литотриптора ДхШхВ (мм) | 1000 x 700 x 1000 |
Вес литотриптора (кг) | 220 |
Электропитание от однофазной сети с заземлением: |
|
- диапазон значений напряжения (В) | 220-240 |
- частота (Гц) | 50/60 |
Максимальный ток потребления (пиковый), А | 40 |
Максимальный уровень шума установки (дБ) | 72 |
Три программируемых терапевтических фокуса в одном источнике терапии |
|
Минимальный размер фокуса | 2 х 17 |
Средний размер фокуса | 3.7 х 27 |
Максимальный размер фокуса | 8.1 х 71 |
Ударноволновое давление (Мпа) | |
Для минимального размера фокуса | 16-119 |
Для фокуса среднего размера | 14-126 |
Для фокуса максимального размера | 6-48 |
Плотность энергии в фокусной точке (мДж/мм2) |
|
Для минимального размера фокуса | 0.1 - 1.6 |
Для фокуса среднего размера | 0.08 - 1.6 |
Для фокуса максимального размера | 0.03 - 0.4 |
