Описание сухожарового шкафа Binder ED 53
Шкаф сушильный ED53 предназначен для сушки и стерилизации при температурах до 300 °C, а также для хранения при точно контролируемом повышении температуры, что является преимуществом сушильного шкафа ED 53. Благодаря естественной конвекции воздуха с высокой интенсивностью воздухообмена тепловые процессы происходят в шкафу со значительно более высокой эффективностью.
- Применяемая в данном сушильном шкафу система APT.line™ камеры предварительного нагрева с электронным управлением обеспечивает высокую точность температуры и воспроизводимость результатов.
- Диапазон температур от 5 °C выше температуры окружающей среды до 300 °C
- Цифровая настройка температуры с точностью в один градус
- Цифровой контроллер DS со встроенным таймером от 0 до 99 часов
- Независимое устройство защиты от перегрева, класс 2 (DIN 12880), c визуальным сигналом тревоги
- Регулируемый передний сдвижной вентиляционный затвор и задний вытяжной воздуховод Ø 50 мм
- Интерфейс RS 422 для использования в дополнительной опции в соответствии со стандартами GMP/GLP и FDA указание 21 CFR часть 11, совместим с ПО APT-COM™ DataControlSystem
- Шкафы ED 53 могут устанавливаться друг на друга.

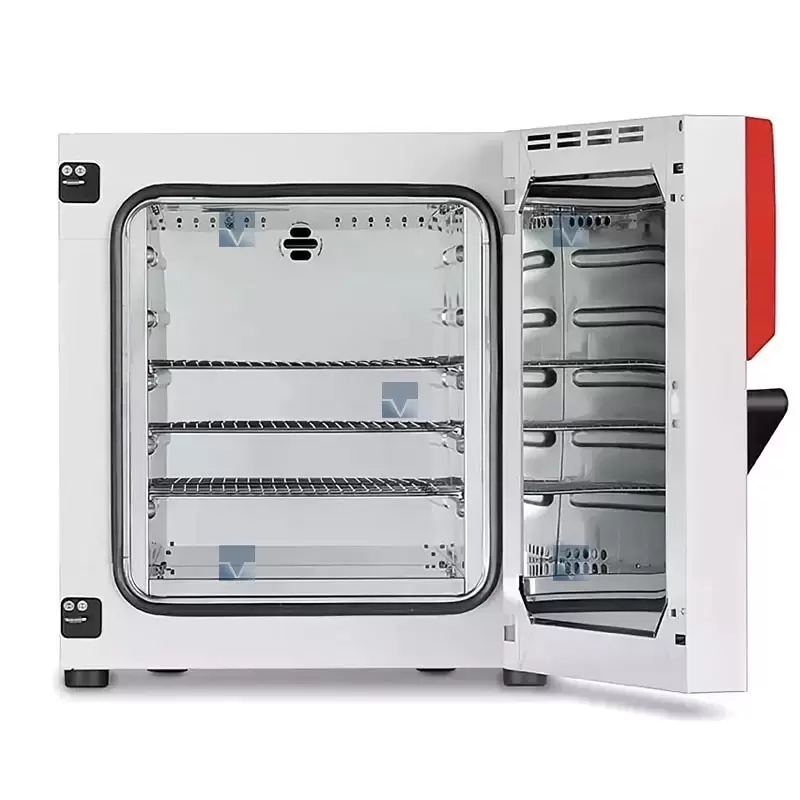

- В стандартный комплект входят 2 хромированные выдвижные полки
- Сертификат о прохождении испытаний BINDER
- Диапазон температур от 5 °C выше температуры окружающей среды до 300 °C
- Цифровая настройка температуры с точностью в один градус
- Цифровой контроллер DS со встроенным таймером от 0 до 99 часов
- Независимое устройство защиты от перегрева, класс 2 (DIN 12880), c визуальным сигналом тревоги
- Регулируемый передний сдвижной вентиляционный затвор и задний вытяжной воздуховод Ø 50 мм
- Интерфейс RS 422 для использования в дополнительной опции в соответствии со стандартами GMP/GLP и FDA указание 21 CFR часть 11, совместим с ПО APT-COM™ DataControlSystem
- Шкафы ED 53 могут устанавливаться друг на друга.
- В стандартный комплект входят 2 хромированные выдвижные полки
- Сертификат о прохождении испытаний BINDER
Внешние размеры
|
|
Ширина | 634 мм |
Высота (включая ножки/ролики) | 617 мм |
Глубина | 575 мм |
С учетом дверной ручки, изоляционной панели и вытяжного воздуховода | 90 мм |
Расстояние до стены сзади | 100 мм |
Расстояние до стены сбоку | 160 мм |
Вытяжной воздуховод - наружный Ø | 52 мм |
Объем парового пространства | 70 л |
Количество дверей | 1 |
Внутренние размеры
|
|
Ширина | 400 мм |
Высота | 400 мм |
Глубина | 330 мм |
Внутренний объем | 53 л |
Решетки выдвижные, хромированные (количество стандарт / макс.) | 2 / 5 |
Нагрузка на решетку | 15 кг |
Полная разрешенная нагрузка | 40 кг |
Вес (в порожнем состоянии) | 42 кг |
Характеристики температуры
|
|
Диапазон температур от 5 °C выше температуры окружающей среды до | 300°C |
Вариация температуры1) при 70 °C | ±2°C |
Вариация температуры1) при 150 °C | ±3,2°C |
Вариация температуры1) при 300 °C | ±4,5°C |
Флуктуация температуры при 70 °C | ±0,3°C |
Время нагрева2) | |
до 70 °C | 14 минут |
до 150 °C | 27 минут |
до 250 °C | 61 минут |
Время восстановления после открывания двери на 30 сек.2) | |
при 70 °C | 2 минут |
при 150 °C | 6 минут |
при 300 °C | 11 минут |
Воздухообмен при 70 °C | 8 циклов/ч |
Воздухообмен при 150 °C | 12 циклов/ч |
Воздухообмен при 300 °C | 20 циклов/ч |
Электрические характеристики
|
|
Степень защиты корпуса согласно EN 60529 | IP 20 |
Номинальное напряжение (±10 %) 50 / 60 Гц | 230 В |
Номинальная мощность | 1,2 кВт |
Потребляемая энергия | |
при 70 °C | 60 Вт |
при 150 °C | 210 Вт |
при 300 °C | 600 Вт |
Дополнительные функции шкафа ED 53
- Отверстия для доступа, снабжены силиконовыми заглушками, для установки внешних измерительных приборов в камеру. Отверстия для доступа, диаметром 10, 30, 50, 100 мм.
- Дверь со смотровым стеклом и внутренним освещением. Для оптимального контроля процесса, происходящего внутри, имеется для всех типоразмеров оборудования.
- Запирающаяся дверь, предотвращает несанкционированный доступ и вмешательство в процессы, происходящие в камере.
Дополнительная комплектация шкафа ED 53 (опции)
- Отверстие для доступа с силиконовыми заглушками, 10 мм, 30 мм, 50 мм, 100 мм
- Нескользящие резиновые подушки для надежной установки приборов друг на друга (4 шт.)
- Сигнал тревоги при перегреве, отключаемый. Предельная температура может быть задана на независимом, регулируемом устройстве защиты от перегрева, класс 2
- Независимое регулируемое устройство защиты от перегрева, класс 3.1 (DIN 12880)
- Аналоговый выход измерения температуры, 4 - 20 мА, с 6-контактной розеткой DIN (выход нерегулируемый)
- Измерение температуры согласно стандарту DIN 12880 (27 точек измерения) при 150 °C или при заданной температуре с протоколом измерений и сертификатом
- Заводской сертификат калибровки. Измерение в центре камеры при 150 °C или при заданной испытательной температуре
- Дополнение к заводскому сертификату калибровки. Каждое дополнительное измерение в дополнительной точке измерения или при дополнительной температуре
- Решетка, хромированная или из нержавеющей стали
- Полка, с перфорацией, из нержавеющей стали
- Запирающаяся дверь
- Уплотнение двери, FKM
- Дверь с окном и внутренним освещением, 15 Вт (230 x 230 мм)
