Ультразвуковой сканер Samsung Medison HS40

Samsung Medison

Наличие: под заказ      Стоимость уточняйте
Внимание! Данный товар имеет различные модификации! Пожалуйста, укажите в заказе требуемое оснащение.

Описание ультразвукового сканера Samsung Medison HS40

HS40-RUS - универсальный ультразвуковой сканер высокого класса производства компании Samsung Medison. Аппарат обладает превосходной разрешающей способностью, а также новейшими технологиями визуализации и пост-обработки изображения.

Оценка эластичности тканей, расширенные возможности 3D/4D/5D сканирования, набор опций для экспертных кардиологических исследований, в том числе Strain+ позволяют рекомендовать применение аппарата HS40-RUS в диагностических центрах, многопрофильных и специализированных медицинских учреждениях, медицинских исследовательских институтах. Аппарат выделяется превосходной эргономикой и интуитивно понятным интерфейсом пользователя, за что был отмечен престижной наградой в области промышленного дизайна IF Design Awards. Компактный размер позволяет с легкостью разместить аппарат в ограниченных пространствах, например, в лифте или палате пациента.

Область исследований: абдоминальные исследования, акушерство и гинекология, кардиология, ангиология, нефрология, урология, онкология, педиатрия, неонатология, исследования поверхностных органов и костно-мышечной системы, молочной железы, транскраниальная эхография.

Основные характеристики сканера HS40-RUS

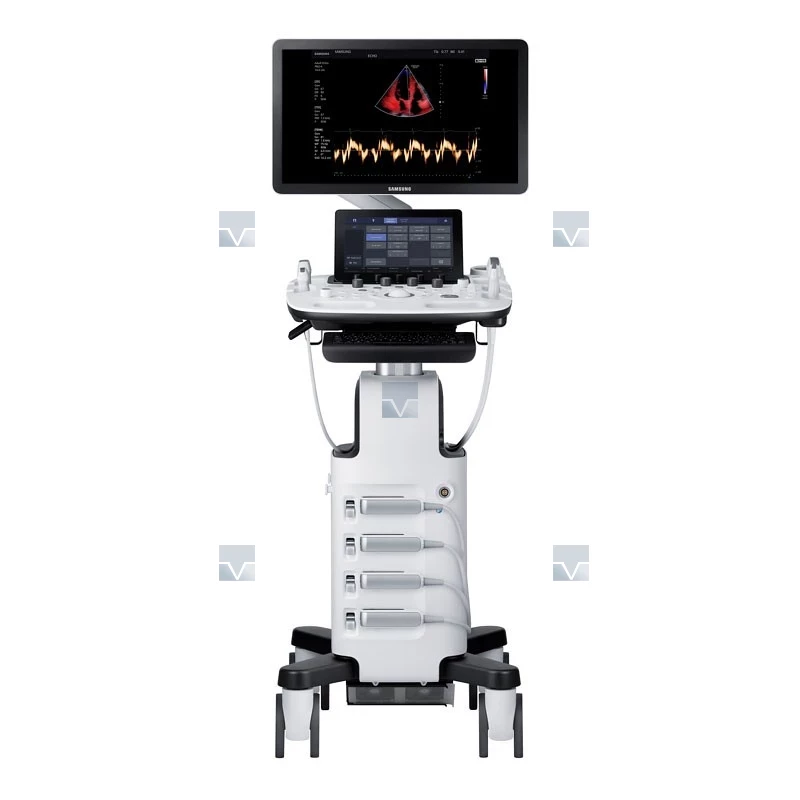

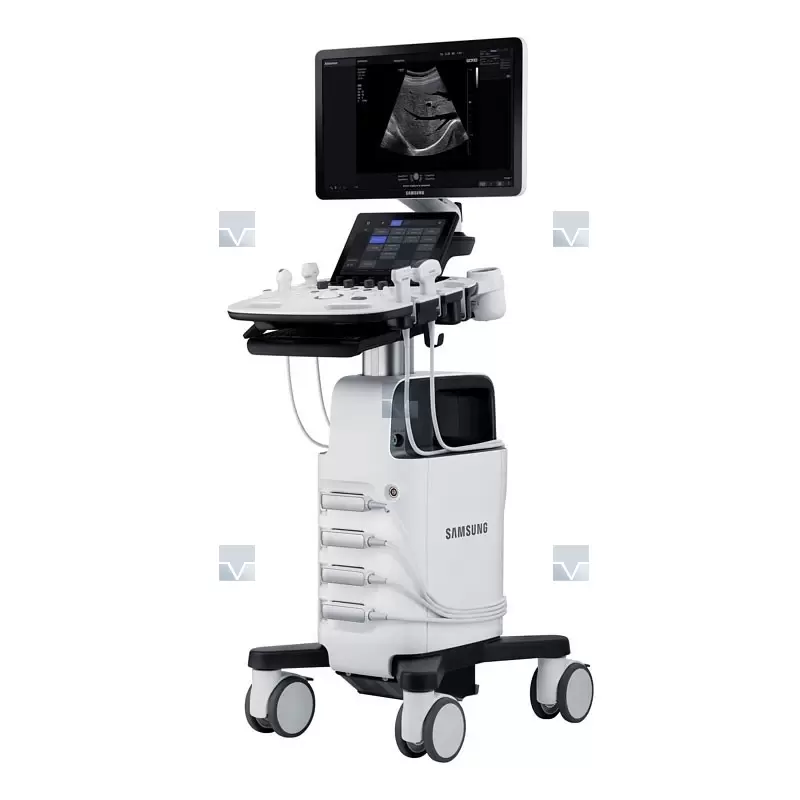

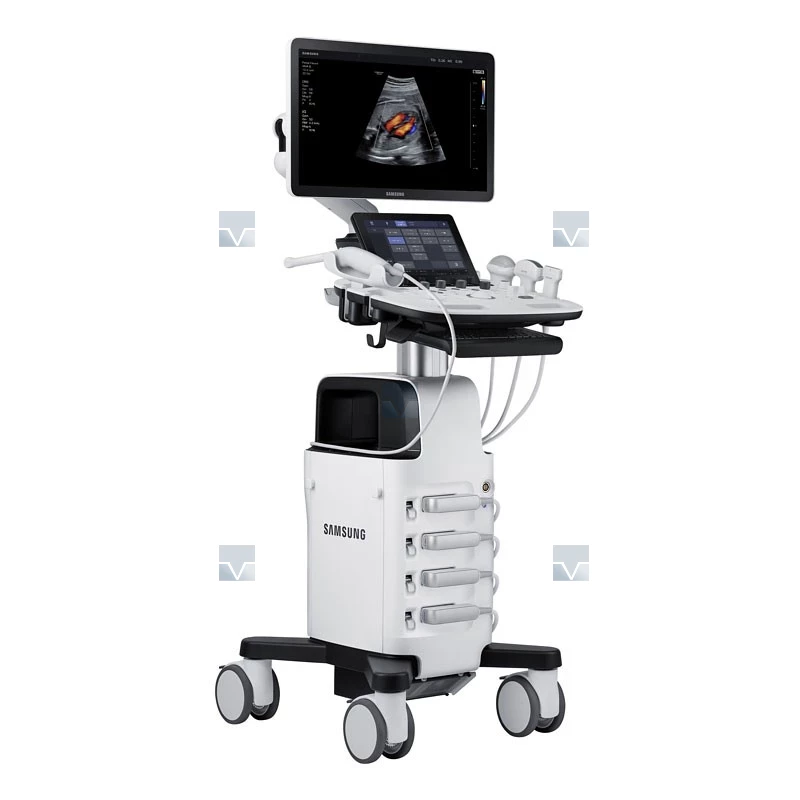

  • Стационарный ультразвуковой сканер высокого класса.

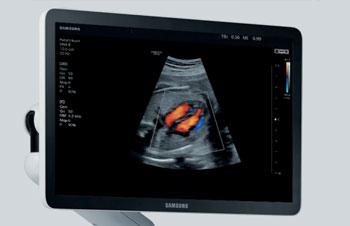

  • LED монитор – 21,5" (с диодной подсветкой, разрешение 1920x1080).
  • Сенсорная панель управления (touch-screen) 10.1".
  • Разъемы для одновременного подключения до 5-х датчиков (4 + 1 CW).
  • Встроенный дисковод DVD-RW.
  • USB-порты (для подключения периферических устройств и внешних дисковых накопителей).
  • Кинопамять - автоматическая видео-запись фрагмента исследования с возможностями "перемотки", редактирования, проведения расчетов и последующей записи видео в файл.
  • Модуль ClearVision - фильтрация изображения в реальном времени: удаляет спекл-шумы и артефакты, усиливает контуры, делая ультразвуковое изображение контрастней на границе сред разной эхо-плотности.
  • Модуль MultiVision - детализация изображения и уменьшение артефактов за счет технологии получения изображения с учетом нескольких углов инсонации.
  • Система SonoView - система архивации и дальнейшего просмотра статических и динамических изображений (база данных изображений), имеется возможность копирования изображений на DVD и USB флеш-накопители, проводить измерения в архиве.

Режимы визуализации

  • B (2D) - двухмерное сканирование в оттенках серой шкалы, тканевая гармоника (в том числе пульс-инверсная).
  • M - одномерный режим для исследования сердца, анатомический М-режим (необходим кардиопакет), CM - цветной М-режим (необходим кардиопакет).
  • CD - цветное допплеровское картирование с возможностью изменения допплеровского угла.
  • PD - энергетический допплер с возможностью изменения допплеровского угла.
  • S-Flow – технология цветового допплеровского картирования с повышенной чувствительностью.
  • TDI - тканевый допплер (необходим кардиопакет).
  • PW - импульсно-волновой допплер, steering - изменение допплеровского угла в режимах CD и PD, автоматический анализ допплеровских кривых.
  • CW - постоянно-волновой допплер (опция).
  • 3D - трехмерное сканирование объемными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме цветного / энергетического допплера (необходим Static 3D).
  • 4D - трехмерное сканирование объемными датчиками в реальном масштабе времени (необходим Live 3D).
  • Режимы одновременного отображения на экране 2-х, 4-х и более изображений, в т.ч. изображений в режимах B/C, B/PD в реальном масштабе времени.
  • Смешанные режимы (B/M, B/PWD, B/C, B/PD, B/PD/PWD, B/C/PWD).
  • Трапециевидный режим (для линейных датчиков).
  • Масштабирование.

Опции

  • Система Static 3D - трехмерное сканирование объемными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме цветного / энергетического допплера.
  • Система Live 3D - трехмерное сканирование объемными датчиками в реальном масштабе времени (4D).
  • Кардиопакет: тканевый допплер (TDI) + анатомический М-режим + цветной М-режим (CM) + специализированные кардиологические расчеты.
  • Модуль синхронизации с ЭКГ.
  • Модуль CW - постоянно-волновой допплер.
  • Модуль Strain+ - недоплеровская методика количественной оценки глобальной и локальной сократимости левого желудочка сердца.
  • Пакет опций 3D XI (объемная ультразвуковая томография).
  • Модуль 5D NT - программа автоматического измерения ТВП и интракраниального пространства плода в режиме объемного сканирования.
  • Модуль 5D Follicle - программа автоматического определения и измерения размера и объема фолликулов в режиме объемного сканирования.
  • Модуль Realistic Vue - программа реконструкции реалистичного 3D УЗИ, при котором на объемное изображение накладывается виртуальный источник освещения. Специальный процессинговый алгоритм воспроизводит трехмерную анатомию плода с исключительной детализацией.
  • Модуль STIC - объемная динамическая визуализация сердца плода.
  • Модуль 2D NT - полуавтоматическое измерение толщины воротникового пространства (маркер синдрома Дауна).
  • Модуль Auto IMT - автоматическое вычисление комплекса интима-медиа общей сонной артерии (Intima Media Thickness). Данная оценка имеет большое значение для ранней диагностики атеросклероза и оценки риска развития инсульта и инфаркта миокарда.
  • Модуль Elastoscan - программы эластографии (качественная оценка) для исследований щитовидной железы, молочной железы у женщин и предстательной железы у мужчин.
  • Модуль Panoramic – панорамное сканирование.
  • Needle Mate+ - программа улучшения визуализации биопсийной иглы за счет увеличения ее контрастности на экране и изменения угла сканирования линейного датчика (Beam Steering).
  • Модуль Mobile Export - программа передачи ультразвуковых изображений и данных плода с ультразвукового сканера на смартфон.
  • Педаль дистанционного управления.
  • Подогреватель геля.
  • Система DICOM - возможность сетевой интеграции с PACS-системами (например, для архивации или печати ультразвуковых эхограмм на оборудовании других производителей медтехники).
Пакет 3D XI (объемная ультразвуковая томография)
  • MSV (Multi-Slice View или мультислайсинг) - возможность одновременного просмотра на экране множественных срезов, полученных при трехмерном сканировании.
  • VolumeCT - трехмерная реконструкция изображений в виде куба (Cube Sectional View) или трех пересекающихся плоскостей (Cross View).
  • OVIX (Oblique View eXtended) - получение фрагмента трехмерного изображения (в виде нескольких полупрозрачных сканов, последовательно наложенных один на другой) в направлении произвольного косого среза трехмерного объекта исследования.
Инновационные технологии, Основные измерения HS40-RUS

Инновационные технологии

  • Quick Scan - режим автоматической настройки изображения (нажатием одной кнопки) исследуемого органа в B-, C и D-режиме (настройка оптимальных параметров и фильтров за счет автоматического распознавания исследуемого органа по интеллектуальной базе данных человеческих органов).
  • S-Harmonic - улучшенный вариант тканевой гармоники, повышающий качество визуализации глубоко расположенных структур.
  • Color 3D – трехмерная статическая реконструкция (3D) в сочетании с цветным доплером.
  • EZ Exam - программа протоколирования этапов ультразвукового исследования с последующим включением необходимых режимов при проведении исследования.

Основные измерения

  • В-режим: расстояние, периметр, угол, площадь, эллипс, окружность, объем.
  • D-режим: скорость, давление, ускорение, замедление.
  • M-режим: время, расстояние, уклон.
Пакеты расчетов (измерения и отчеты)
  • Гинекология: матка, левый и правый яичники, левый и правый фолликулы, левая и правая яичниковые артерии, левая и правая маточные артерии, эндометрий, киста, опухоль, объемное образование и др.
  • Акушерство: биометрия плода (плодное яйцо (GS), теменно-копчиковая длина (CRL), бипариетальный размер головки (BPD), лобно-затылочное расстояние (OFD), окружности головы (НC), передне-задний размер живота (APD), поперечный размер живота (TAD), окружность живота (AC), длина бедра (FL) и др.), длинные кости плода (плечевая (Humerus), локтевая (Ulna), лучевая (Rad), большеберцовая (Tibia), малая берцовая, ключица (Clav) и позвоночник (LV), краниологическое исследование плода (мозжечок (CEREB), внешнее (OOD) и внутреннее (IOD) межглазничные расстояния, большая цистерна, шейная складка, боковые желудочки, носовая кость), другие показатели плода (ступня, ухо, средняя фаланга, почки, таз), индекс околоплодных вод (AFI), допплерометрия (пупочная артерия, средняя мозговая артерия, маточные артерии, плацентарная артерия, сонные артерии, аорта плода, венозный проток, ЧСС плода); уравнения для оценки веса плода (Хедлок (Hadlock) 1-4, Хансман (Hansmann) и Мерц (Merz)); таблицы, определяемые пользователем.
  • Сердце плода: измерения в В-режиме (отношение площади сердца и грудной клетки), измерения в М-режиме (толщина межжелудочковой перегородки в диастолу, конечнодиастолический размер левого желудочка, толщина задней стенки левого желудочка в диастолу, толщина межжелудочковой перегородки в систолу, размер левого желудочка в систолу, толщина задней стенки левого желудочка в систолу, внутренний размер правого желудочка в диастолу), измерения в режиме спектрального допплера (легочный ствол, артериальный проток, нижняя полая вена, венозный проток, восходящая аорта, нисходящая аорта, трансмитральный кровоток, митральная регургитация, трикуспидальный кровоток, трикуспидальная регургитация, индекс преднагрузки, ЧСС).
  • Пакет кардиологических исследований.
    М-режим: измерение диаметра аорты, передне-заднего размера ЛП, толщины МЖП (систолическая и диастолическая), толщины ЗСЛЖ (систолическая и диастолическая), размеров ЛЖ и ПЖ (систолический и диастолический), ФВ (Teichholz).
    B-режим: измерение диаметра аорты (восходящей, дуги, нисходящей, на уровне синусов Вальсальвы, на уровне створок аортального клапана), определение размеров ЛП и ПП (максимальный, минимальный, систолический, диастолический, переднее-задний, верхнее-нижний, медиально-латеральный), расчет объемов ЛП и ПП, объемов ЛЖ (метод "Площадь-Длина", метод дисков (Simpson)), массы миокарда ЛЖ, индекса массы миокарда ЛЖ.
    CD-режим (ЦДК): измерение радиуса ПФСМР (PISA), полуколичественная оценка трансмитрального, транстрикуспидального, трансаортального и транспульмонального кровотока (оценка регургитации), оценка аномальных сбросов крови через МПП И МЖП.
    PW-режим (импульсно-волновой допплер): автоматическая, полуавтоматическая и ручная трассировка допплеровского спектра митрального, аортального и трикуспидального клапанов, клапана легочной артерии, кровотока в выходном тракте ЛЖ и ПЖ (пиковая/средняя скорость, пиковый/средний градиент давления, время изоволюметрического расслабления ЛЖ, время ускорения, замедления, выброса), оценка кровотока легочных и печеночных вен.
    CW-режим (постоянно-волновой допплер): программы расчета работы митрального, аортального и трикуспидального клапанов, клапана легочной артерии.
    TD-режим (тканевой допплер): количественная оценка локальной сократительной функции стенок ЛЖ и ПЖ.
  • Сонные артерии: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, средняя толщина интимы, объемный кровоток.
  • Артерии верхних конечностей: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток.
  • Артерии нижних конечностей: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток.
  • Вены нижних конечностей: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; максимальная скорость, диаметр сосуда.
  • Сосуды брюшной полости: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток.
  • Урология: объем мочевого пузыря, остаточный объем, объем предстательной железы по WG, объем Т-зон, объем почки (методы измерения объема: три расстояния, три расстояния и коэффициент, эллипсоид).

Сокращения: ЛП/ПП - левое/правое предсердие, МЖП - межжелудочковая перегородка, МПП - межпредсердная перегородка, ЗСЛЖ - задняя стенка левого желудочка, ЛЖ/ПЖ - левый/правый желудочек, ФВ - фракция выброса, ПФСМР - площадь формирующейся струи митральной регуритации (PISA - proximal isovelocity surface area), ПСС/КДС - пиковая систолическая / конечная диастолическая скорость.

Примеры исследований-Атлас УЗИ сканер HS40-RUS

В этом разделе атласа представлены эхограммы, полученные с помощью ультразвукового сканера HS40-RUS (Samsung Medison).

Матка, датчик с широким углом обзора.

Молочная железа, эластография

Молочная железа, эластография.

Мышца, объемное образование, B-режим

Мышца, объемное образование, B-режим.


Плод, 14 недель, Realistic Vue, 3D

Плод, 14 недель, Realistic Vue, 3D.

Плод, 21 неделя, Realistic Vue, 3D

Плод, 21 неделя, Realistic Vue, 3D.

Плод, головной мозг, 5D CNS

Плод, головной мозг, 5D CNS.

Плод, измерение ТВП, 5D NT

Плод, измерение ТВП, 5D NT.

Плод, лицо, 3D

Плод, лицо, 3D.

Плод, локтевая и лучевая кость, Crystal Vue, 3D

Плод, локтевая и лучевая кость, Crystal Vue, 3D.

Плод, оценка веса, 5D Limb Vol

Плод, оценка веса, 5D Limb Vol.

Плод, позвоночник, ClearVision

Плод, позвоночник, ClearVision.

Плод, пуповина, S-Flow

Плод, пуповина, S-Flow.

Плод, сердце, 4-х камерная проекция

Плод, сердце, 4-х камерная проекция.

Плод, сердце, 5D Heart Color

Плод, сердце, 5D Heart Color.

Плод, средняя мозговая артерия, S-Flow

Плод, средняя мозговая артерия, S-Flow.

Почка, сосуды, S-Flow

Почка, сосуды, S-Flow.

Сердце, левый желудочек, M-режим

Сердце, левый желудочек, M-режим.

Фолликулы яичника, 5D follicle

Фолликулы яичника, 5D follicle.

Щитовидная железа, режим В/В

Щитовидная железа, режим В/В.

Щитовидная железа, эластография

Щитовидная железа, эластография.

Эмбрион, Crystal Vue

Эмбрион, Crystal Vue.

Превосходное качество изображения HS40-RUS для большей уверенности в результате.

Система HS40 обладает превосходным качеством визуализации и технологиями, помогающими принимать уверенные решения. Современные инструменты компании Samsung, которые раньше использовались только в системах экспертного класса, улучшают возможности визуализации при общих, акушерско-гинекологических и кардиологических исследованиях, позволяя проводить эффективную диагностику.

Усовершенствованные инструменты HS40-RUS для всех видов исследований

Strain+ — это количественный метод оценки глобальной и локальной сократимости стенок левого желудочка (ЛЖ). Достаточно указать три точки, и Strain+ автоматически создаст контур левого желудочка с расчетом данных деформации. В режиме Strain+ на экран выводятся четыре изображения для быстрой и точной оценки функции ЛЖ: три стандартных проекции ЛЖ и диаграмма «Бычий глаз». Функция Strain+ от S

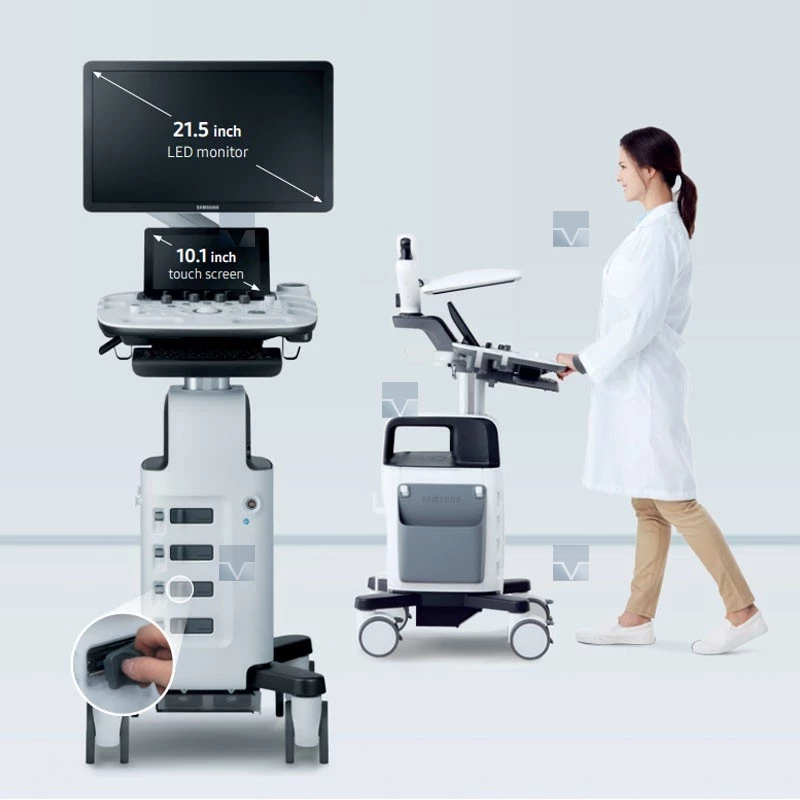

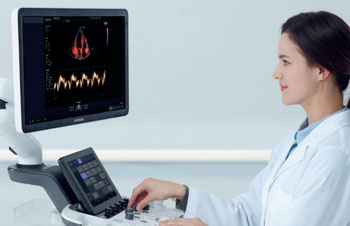

Эргономичный дизайн HS40-RUS

Создавая новаторский дизайн HS40, мы вдохновлялись идеями и практическим опытом врачей. Шарнирный кронштейн монитора с максимальной степенью свободы, панель управления, плавно и без усилий регулируемая по высоте, удобные контейнеры для хранения — любая деталь спроектирована для комфортной работы.



Комплектация Samsung Medison HS40

Базовая комплектация: сканер HS40-RUS (монитор 21.5"; изменение положения панели управления; предустановленные и программируемые пользователем наборы параметров настройки, включая 1, 2 и 3-й триместры беременности; встроенные модули: цветного, энергетического, направленного энергетического и импульсно-волнового допплера; М-режим; автоматическая трассировка доплеровского спектра и автоматические расчеты в режиме реального времени; тканевая гармоника, гармоника с фазовой инверсией S-Harmonic; трапециевидное сканирование; ClearVision; MultiVision; QuickScan в В-режиме, режиме спектрального доплера; программа управления данными пациентов, программа поиска данных по индексам, автоматическое и ручное составление протоколов и отчетов, форматирование отчетов с добавлением изображений, программы для расчетов в акушерстве, гинекологии, исследований сердечно-сосудистой системы плода, ангиологии, органов брюшной полости, щитовидной и молочной желез, суставов, тазобедренного сустава новорожденного; 6 USB-портов; сенсорная панель управления) и руководство по эксплуатации на русском языке.

Опции для сканера HS40-RUS: кардиопакет (включает специализированные кардиологические расчеты, тканевой доплер, анатомический М-режим), модуль постоянно-волнового доплера CW, модуль 3D/4D (Static 3D + Live 3D), 3D XI, STIC, Realistic Vue (Light), 5D NT, 5D Follicle, ElastoScan, Auto IMT+, Strain+, модуль ЭКГ, Panoramic, модуль NeedleMate+, модуль EZ Exam, DICOM, Mobile Export, подогреватель геля, ножная педаль управления, внешняя клавиатура, держатель для внутриполостного датчика, комплект аксессуаров (боковой карман и задний лоток для принадлежностей, накладки для отсека принтера и отсека DVD, резиновые накладки для портов).



Характеристики ультразвукового сканера Samsung Medison HS40

Технические характеристики

Стационарный или портативный
Стационарный
Класс диагностической точности
Экспертный
Дисплей
1920x1080
Размер монитора
21.5
