Описание ультразвукового сканера Samsung Medison портативный ультразвуковой аппарат
PT60A-RUS - портативный ультразвуковой аппарат высокого класса с цветным допплером и современными технологиями, разработанный инженерами компании Samsung для работы в операционной, неотложной помощи, интенсивной терапии и спортивной медицины, может использоваться и в других областях.

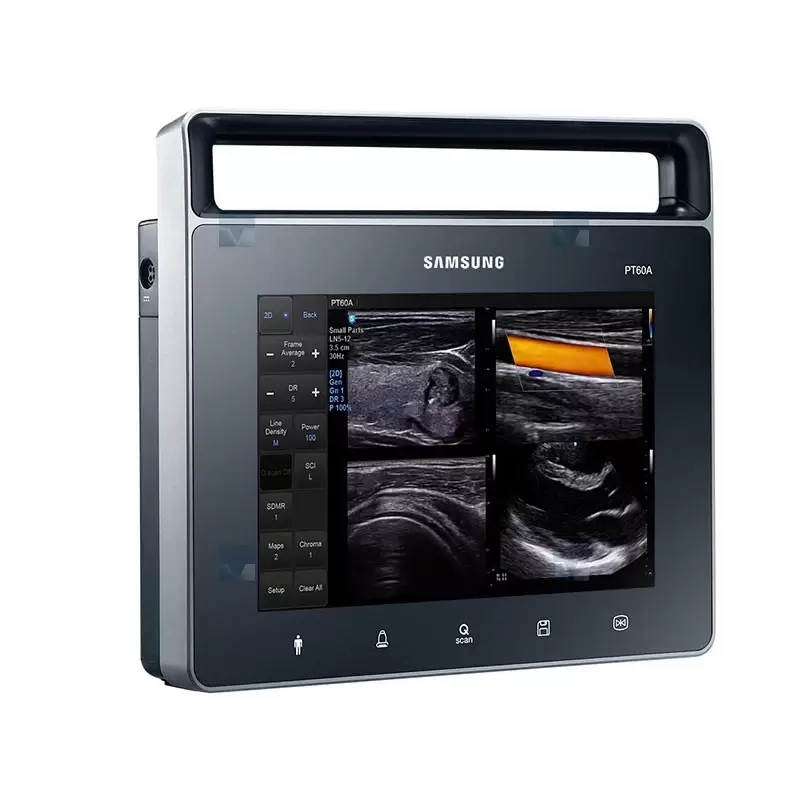

PT60A-RUS сделан в формате планшета - имеет малый вес и сенсорный экран, может работать от встроенного аккумулятора, улучшены возможности для проведения различных манипуляций под УЗ-контролем (блокада нерва, биопсия и т.п.). Для более четкой визуализации пункционной иглы применяется технология Needle Mate™.
Область исследований: акушерство и гинекология, абдоминальные исследования и маммология, урология и эхокардиография, поверхностно расположенные органы и исследования сосудов, мускуло-скелетные исследования, а также педиатрия, неонаталогия, транскраниальные исследования, анестезиология и неотложная медицина, транскраниальная эхография, интраоперационные исследования.
- Портативный ультразвуковой сканер высокого класса.
- Сенсорный экран (touch-screen) со светодиодной подсветкой.
- Режимы сканирования: B, 2B, M, B+M, 4B;
- CFM - цветное допплеровское картирование;
- PD - энергетический допплер;
- PW - импульсный допплер;
- HPRF - высокочастотный импульсный допплер. - Особенности сканирования:
- дуплексный и триплексный режим;
- трапециевидный режим сканирования для линейных датчиков;
- тканевая гармоника (регистрация 2-й гармоники эхосигнала, в том числе с помощью инверсной технологии);
- увеличение в реальном масштабе времени;
- автоматический анализ допплеровских кривых;
- глубина сканирования до 36 см;
- steering - возможность изменения допплеровского угла в режимах CFM и PD;
- дуплексный и триплексный режим. - Микро-разъем для подключения 1 датчика (разветвитель на 3 датчика - опция, встроен в тележку).
- Увеличение в реальном масштабе времени, кинопамять, мультичастотные датчики.
- USB-порты (для подключения периферических устройств и внешних дисковых накопителей).
- Система SonoView - система архивации и дальнейшего просмотра статических и динамических изображений (база данных изображений), имеется возможность копирования изображений на USB флеш-накопители, проводить измерения в архиве.
- Система DICOM (опция) - возможность сетевой интеграции с PACS-системами (например, для архивации или печати ультразвуковых эхограмм на оборудовании других производителей медтехники).
Технологии и программное обеспечение
- Quick Scan - режим автоматической настройки изображения (нажатием одной кнопки) исследуемого органа в B- и D-режиме (настройка оптимальных параметров и фильтров за счет автоматического распознавания исследуемого органа по интеллектуальной базе данных человеческих органов.
- Auto IMT - полуавтоматическое измерение толщины комплекса интима-медиа (ТИМ) как проксимальной, так и дистальной стенки общей сонной артерии (ОСА).
- ClearVision - устраняет нежелательные артефакты в виде спекл-шумов, усиливая контрастное разрешение и четкость контуров, что кардинально улучшает качество изображения.
- MultiVision - наложение изображений исследуемого объекта, полученных путем изменения угла сканирующих лучей, для повышения пространственного и контрастного разрешения.

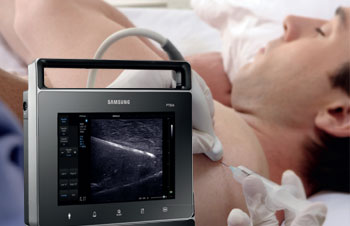

- Needle Mate - выделение местоположения пункционной иглы при проведении различных медицинских манипуляций под УЗ-контролем, например, блокаде нерва и биопсии.
- THI (Tissue Harmonic Imaging), тканевая или 2-я гармоника - повышает качество изображения, линейное и контрастное разрешение у трудно визуализируемых пациентов. Дает преимущество при исследовании пациентов с избыточным весом.
- Расчет возраста плода с помощью различных измерений: бипариетального диаметра, длины бедренной кости, копчико-теменного размера, диаметра околоплодного мешка, окружности головы, окружности живота и диаметра живота - возможность оценки возраста плода от 4 недель до родов. Расчет предполагаемой массы плода по методам Hadlock (1-3), Merz, Osaka University. Расчет предполагаемой даты родов по последней менструации. Автоматическое построение графиков роста и веса плода. Просмотр и изменение таблиц возраста плода.
- Кардиологические измерительные программы.
- Программы для расчетов в гинекологии.
- Программы для расчетов в ангиологии.
- Программы для расчетов в урологии.
- Программа оценки тазобедренного сустава плода на предмет дисплазии.
В этом разделе атласа представлены эхограммы, полученные с помощью ультразвукового сканера PT60A-RUS (Samsung Medison).
Матка, датчик с широким углом обзора. |
Молочная железа, эластография. |
Мышца, объемное образование, B-режим. |
 Плод, 14 недель, Realistic Vue, 3D. |
 Плод, 21 неделя, Realistic Vue, 3D. |
Плод, головной мозг, 5D CNS. |
Плод, измерение ТВП, 5D NT. |
 Плод, лицо, 3D. |
Плод, локтевая и лучевая кость, Crystal Vue, 3D. |
Плод, оценка веса, 5D Limb Vol. |
Плод, позвоночник, ClearVision. |
Плод, пуповина, S-Flow. |
Плод, сердце, 4-х камерная проекция. |
Плод, сердце, 5D Heart Color. |
Плод, средняя мозговая артерия, S-Flow. |
Почка, сосуды, S-Flow. |
Сердце, левый желудочек, M-режим. |
Фолликулы яичника, 5D follicle. |
Щитовидная железа, режим В/В. |
Щитовидная железа, эластография. |
Эмбрион, Crystal Vue. |

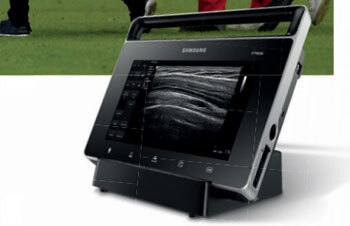

Эта компактная ультразвуковая система, разработанная инженерами компании SAMSUNG для рынка портативных переносных приборов, включает самые передовые технологии и программы, сенсорный экран, технологию Needle Mate ™ для более четкой визуализации пункционной иглы. Исключительно продуктивный, компактный и простой в использовании PT60A предназначен для решения задач неотложной диагностики везде, где необходимы ультразвуковые исследования.

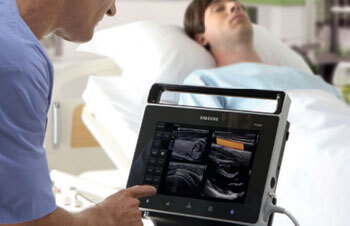

Результат измерения в одно касание на компактной системе PT60A является высокоточным и оперативным. Функция AutoIMT™ и мгновенный отчет об исследовании поможет пользователю быстрее и легче принимать важные решения.
Высокий уровень точной и эффективной диагностики доступен благодаря новейшим технологиям и передовым возможностям: сенсорному экрану со светодиодной подсветкой для удобства работы, технологии Needle Mate™ для точного определения местоположения пункционной иглы и технологии ClearVision ™ с интеллектуальным фильтром шумоподавления, обеспечивающей суперчеткое изображение.
Комплектация Samsung Medison PT60
Базовая комплектация: сканер PT60A-RUS (сенсорный экран со светодиодной подсветкой; допплеры: цветной, энергетический и импульсно-волновой, HPRF; 2-я гармоника, кардиопакет, SonoView (система архивации); 2 USB-порта), руководство оператора.

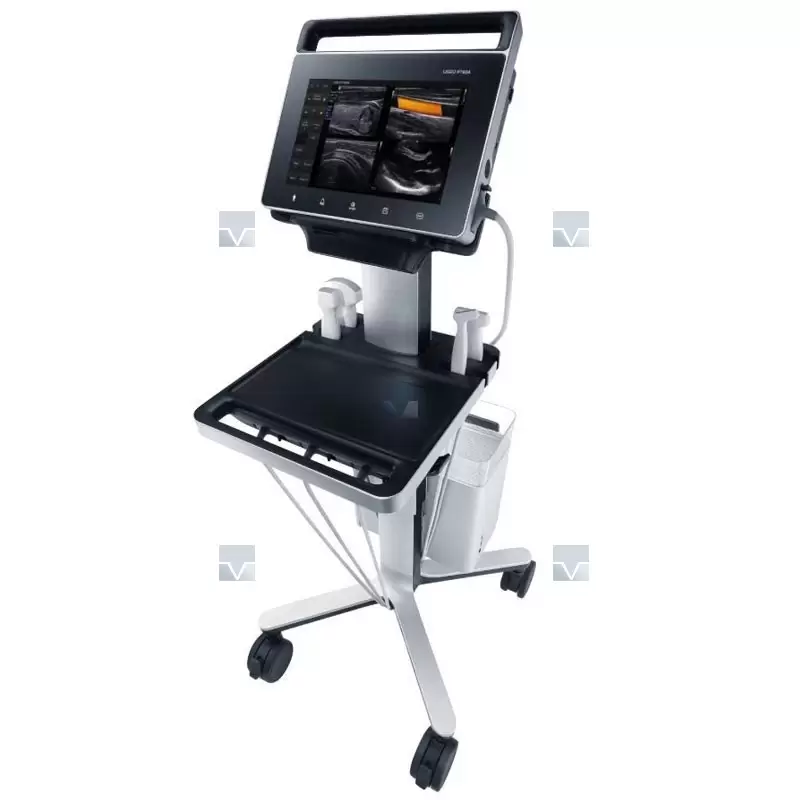

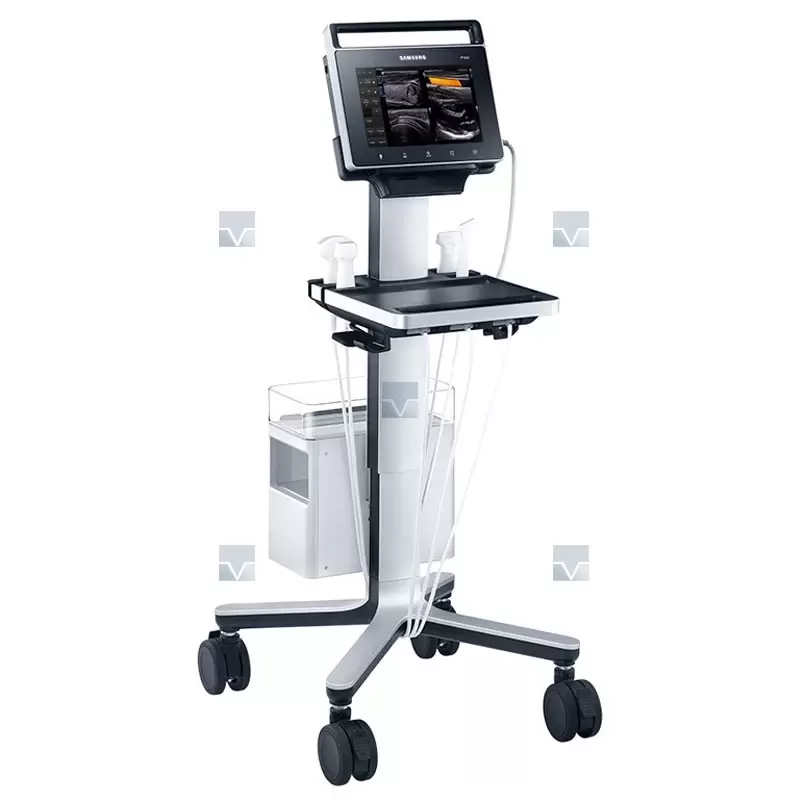

Опции для аппарата PT60A-RUS: тележка с разветвителем на 3 датчика; технологии ClearVision, AutoIMT; устройства хранения информации (USB флеш-карта, USB флеш-диск); система DICOM.
