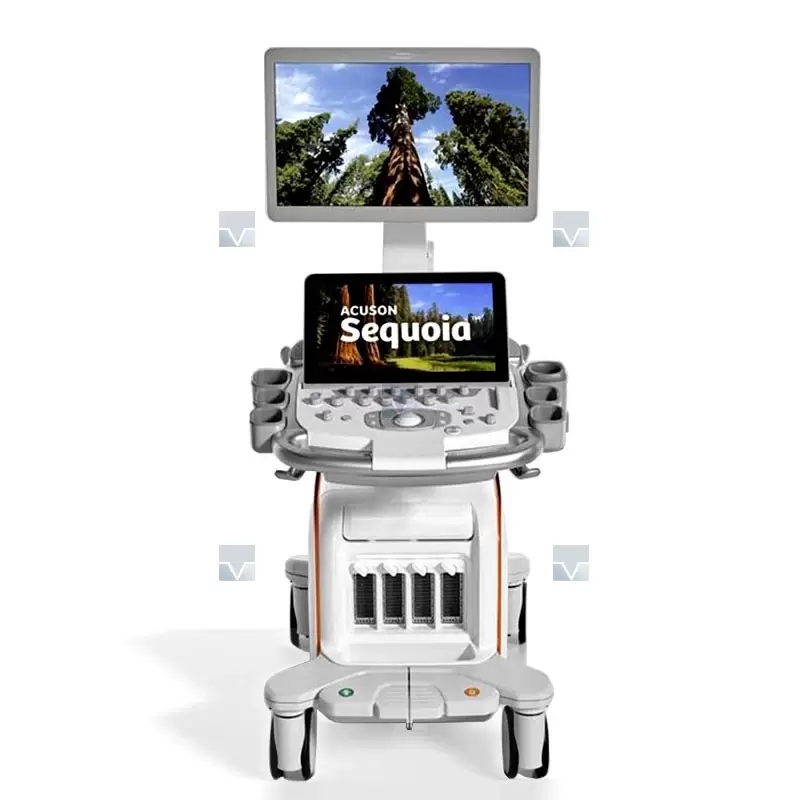

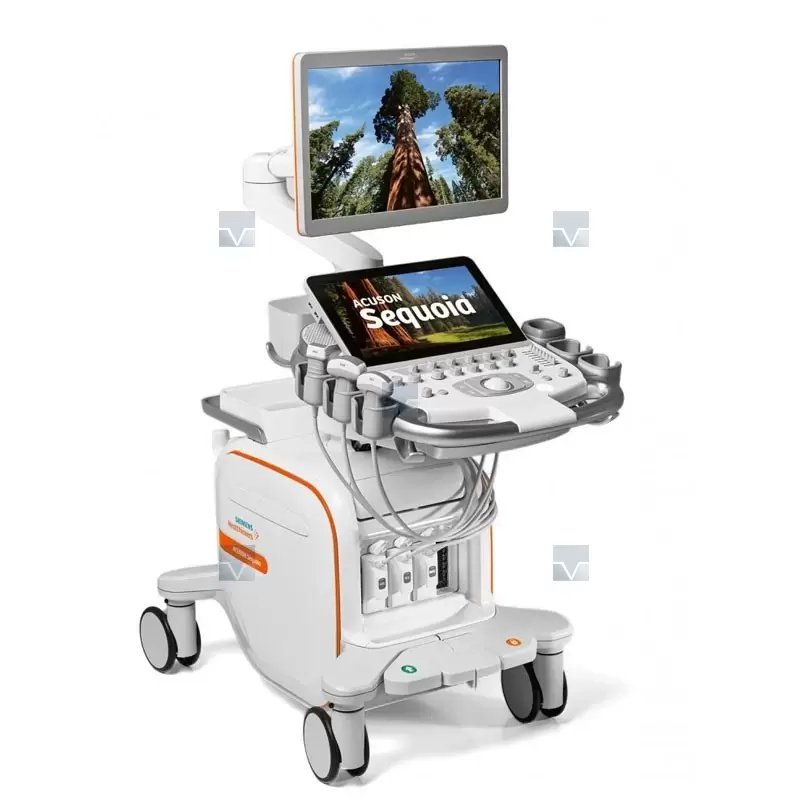

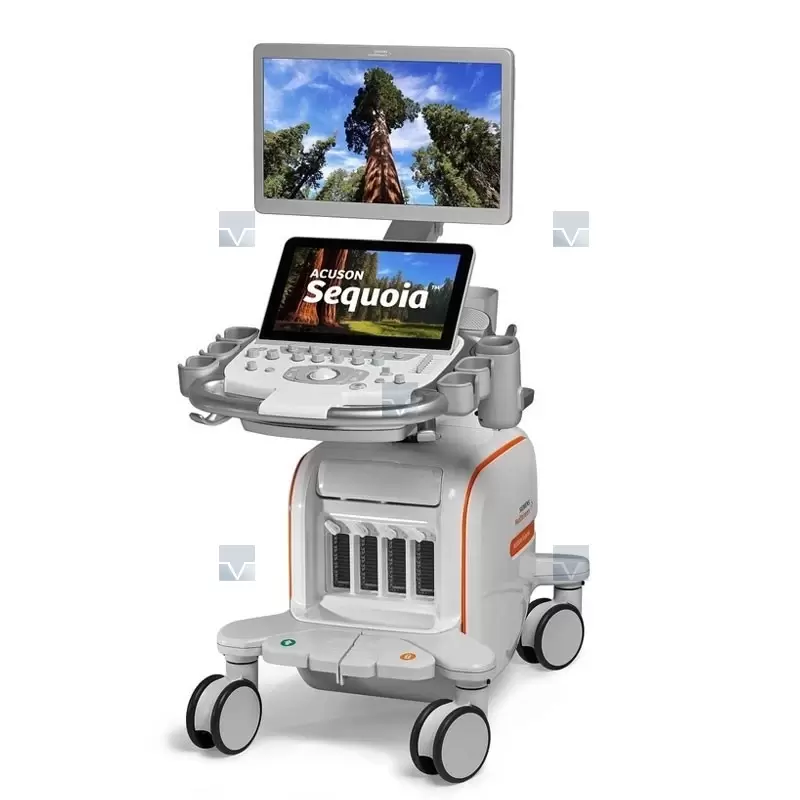

Описание ультразвукового сканера Siemens ACUSON Sequoia
Оригинальная система ACUSON Sequoia ™, возможно, является самой популярной ультразвуковой системой, из когда-либо созданных. По качеству изображения, цветовой чувствительности и расширенным режимам визуализации ACUSON Sequoia была и остается эталоном отрасли. Новая ACUSON Sequoia - это замечательная эволюция продукта, который был во многих отношениях правильным.
Система Acuson Sequoia учитывает биоакустические вариации каждого пациента – это характеристики, включающие плотность ткани, жесткость и способность к поглощению сигнала. Система обеспечивает визуализацию тканей с высоким разрешением во всем поле зрения. Таким образом, специалисту не требуется корректировать фокусную точку сканера, а это ускоряет исследование без потери качества. Кроме того, новая система обеспечивает цветное допплеровское картирование кровотока с высоким разрешением, чувствительностью и глубоким проникновением (в среднем на 20% выше, чем у других систем).
Клинические изображения ACUSON Sequoia
|
Печень |
Матка |
Измерение интима-медиа |
|
Звездный фантом |
Эластография груди |
Контрастные вещества |
Система Acuson Sequoia учитывает биоакустические вариации каждого пациента – это характеристики, включающие плотность ткани, жесткость и способность к поглощению сигнала. Система обеспечивает визуализацию тканей с высоким разрешением во всем поле зрения. Таким образом, специалисту не требуется корректировать фокусную точку сканера, а это ускоряет исследование без потери качества. Кроме того, новая система обеспечивает цветное допплеровское картирование кровотока с высоким разрешением, чувствительностью и глубоким проникновением (в среднем на 20% выше, чем у других систем).
Siemens Healthiners привлекла более 300 специалистов и провела 170 семинаров по устранению вариабельности УЗИ-изображений для создания платформы Acuson Sequoia. Благодаря датчикам распознавания жестов, активируемых прикосновением, автоматизированным протоколам и упрощенной регистрации сигнала Acuson Sequoia минимизирует вариабельность результатов исследования.
Общая характеристика системы
- Ультразвуковая диагностическая система высшего (premium) класса
- Регулируемая высота рабочей панели и монитора
- Поворачивающийся и наклоняющийся монитор с блокирующим механизмом
- 3 активных порта для одновременного подсоединения датчиков
- 14 цветной компьютерный монитор высокого разрешения без эффекта мерцания
- Регулируемая система освещения рабочей панели
- Специальная , двусторонняя ниша для установки видеомагнитофона и принтера
- Оптимизация тональности монитора для различных типов освещения и исследований
- Специальный дисплей рабочей панели для контроля и регулировки уровня выходной мощности, термальных и механических индексов.
Форматы сканирования системы Acuson Sequoia 512
- Векторный широкообзорный формат
- Линейный формат
- Линейный формат с электронным отклонением угла сканирования
- Конвексный формат высокого разрешения
- Формат повышенного разрешения RES® с увеличением зоны интереса
Функция расширенного частотного диапазона - Multihertz®
- 4-5 частот в одном датчике в 2-D и режимах цветного допплера
- Независимый выбор частот в 2-D и режимах цветного допплера
Режимы сканирования УЗИ-системы Acuson Sequoia
- 2-D серая шкала
- CDV цветной допплер скорости
- CDE цветной допплер энергии
- M-режим, цветной М-режим
- PW и HPRF
- Cw и Aux CW без визуализации (кардиологическое применение)
Блок Когерентного Формирования изображения в 2- D режиме
- 512 цифровых процессинговых электронных каналов
- 57 344 когерентных приемо-передающих канала
- Множественные формирователи лучей
- Сохранение и обработка информации о фазе и амплитуде ультразвукового сигнала
- Полный компьютерный контроль над формой акустического спектра на приеме и передаче
- Когерентный формирователь изображения: формирование двумерных ячеек
Динамический диапазон
- Клинически значимый диапазон дисплея: 20-100 Дб с шагом регулировки 1 Дб
- Динамический диапазон системы более 160 Дб
SST™ цветной допплер
- Формирование множественных лучей в режиме цветного допплера
- СDV™ цветной допплер скорости
- СDЕ™ цветной допплер энергии
SOLО™ спектральный допплер
- Импульсный PW и постоянно-волновой CW спектральный допплер
- Специализированный формирователь лучей, оптимизированный для обработки сигнала спектрального допплера в диапазоне аудиочастот
Функция кинопетли
Работает во всех режимах сканирования на всех датчиках Кинопетля изображения: для реального формата и при просмотре в 2-D и режимах цветного допплера Кинопетля спектральной развертки: для реального формата и при просмотре в спектральном допплере и М-режиме в формате развертки: весь экран/комбинация с другими режимами Возможность проведение измерений и расчетов
Технология датчиков
Технология минитюаризации microCase®. Запатентованная технология МР коннектора: 612 бесштырьковых соединений (максимальное сохранение четкости сигнала и значительное сниженение уровня порогового шума). Широкий набор датчиков с различной величиной апертуры и с технологией MultiHertz для всех областей клинического применения метода: абдоминального, эндополостного, сосудистого, кардиологического, транспищеводного, неврологического, транскраниального, акушерско-гинекологического, исследования поверхностно-расположенных структур, скелетно-мышечного аппарата, интраоперационного применения и исследований с гармониками с контрастами и без них и других применений
