Описание рентгеновского аппарата типа с дуга Siemens рентгеновский аппарат с C-дугой
Обычная 2D-визуализация не всегда может предоставить достаточно информации для правильного размещения хирургических винтов и имплантатов. Поэтому интраоперационная 3D-визуализация может сыграть значительную роль в улучшении результатов хирургических операций.

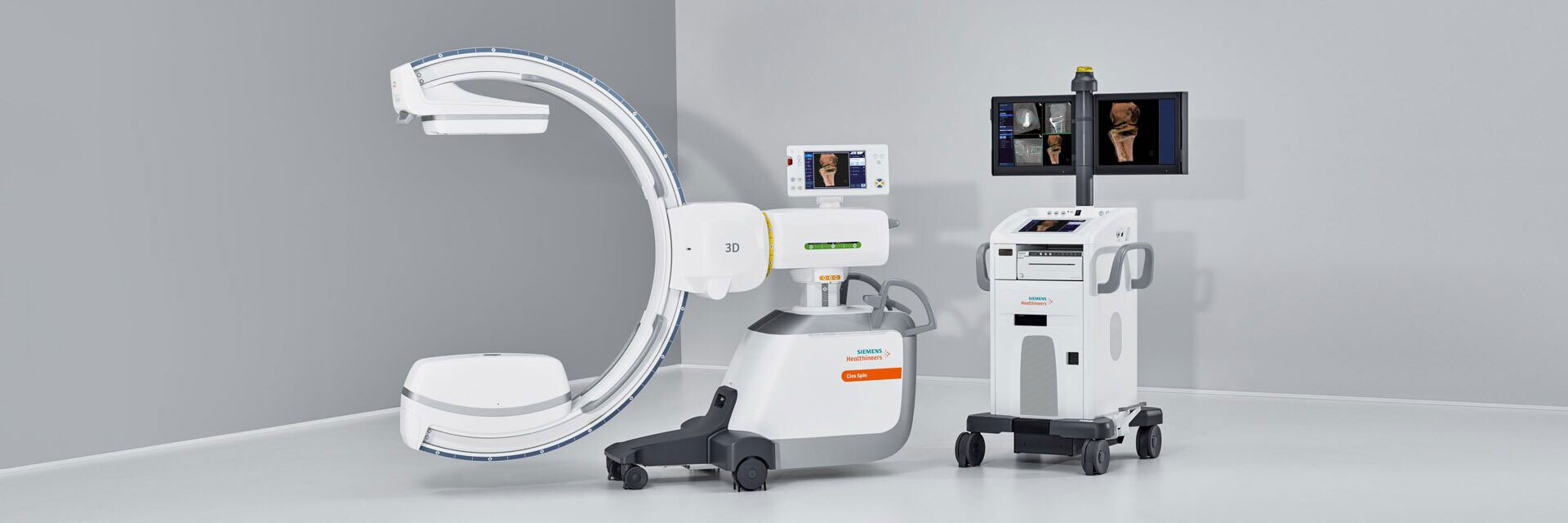

Чтобы обеспечить возможности 3D-визуализации, которые можно легко использовать в широкой клинической практике, мы разработали Cios Spin® — передвижной рентгеновский аппарат, который позволяет получать 2D- и 3D-изображения для интраоперационного контроля качества. Аппарат легко интегрировать в хирургические процедуры; он оснащен специальными 3D-технологиями, которые позволяют достигать запланированных результатов.
Особенности
Cios Spin® предоставляет новую информацию, которая позволяет уверенно выполнять ежедневные хирургические операции и полностью контролировать их результаты. Это позволяет повысить качество хирургических операций, снизить затраты и риски, эффективно работать и улучшать репутацию учреждения.
Повышение уверенности в сложных случаях
Когда дело доходит до размещения винтов и имплантатов в сложных процедурах, обычная 2D-визуализация не всегда может предоставить достаточно информации.
Для того чтобы добиться оптимального и запланированного хирургического результата и иметь возможность провести коррекцию во время операции для исключения осложнений, хирургам необходимо иметь соответствующие интраоперационные инструменты.
Аппарат Cios Spin обеспечивает точный интраоперационный контроль качества на основе специальных 3D-технологий. Cios Spin позволяет хирургам удостовериться в достигнутом результате и предоставляет им интраоперационные средства для обеспечения оптимального результата операции.
Надежная оценка результата с помощью интраоперационной 3D-визуализации: Retina 3D
- Точная 3D-визуализация мелких структур
- Четкое отображение анатомии, имплантатов, винтов и устройств
- Высокое качество изображения благодаря технологии визуализации Retina 3D с охватом объемной области
- 16 x 16 x 16 см, функцией подавления артефактов от металла и изоцентрическим сканированием
Высокое качество 3D-изображений в случае тучных пациентов и плотной ткани: High Power 3D
- Уровень мощности — такой, который требуется, и тогда, когда это нужно
- Выходная мощность 25 кВт1 и анодный ток до 250 мА
- Блок накопления энергии (ESU)1 позволяет утроить уровень мощности
Интеграция со средствами навигации: NaviLink 3D1
- Цифровой интерфейс для подключения сертифицированных систем навигации
- Автоматическая передача наборов 3D-данных в системы навигации
- Комбинированное применение методов хирургии с контролем по изображениям и с использованием навигационных средств
Технические характеристики Cios Spin
В системе Cios Spin современные технологии 3D-визуализации сочетаются с высоким уровнем эффективности и точности. Узнайте о характеристиках системы.
| Характеристики системы | |
| Технология детектора | Плоскопанельный детектор с КМОП-технологией |
| Поле обзора | 30 x 30 см |
| Разрешение изображений | 1952 x 1952 пикселов |
| Выходная мощность | 25 / 12 кВт1 |
| Диапазон орбитального моторизованного перемещения4 | +/- 98° со скоростью 10°/сек |
| Глубина С-дуги | 74 см |
| Свободное пространство | 93.6 см |
| 3D-визуализация | |
| Схема сканирования | Изоцентрическая |
| Кол-во проекций для 3D-реконструкции | до 400 |
| Размер 3D объема | 16 x 16 x 16 см |
| Разрешение 3D объема | 512 x 512 x 512 пикселов |
| Скорость сканирования | 30 секунд |
| 3D-просмотр | Одновременное отображение трех проекций (аксиальной, коронарной и сагиттальной) |
| 3D-рендеринг | Технология объёмной визуализации (VRT) |
| Подавление артефактов от металла | Да1 |
| Клинические рабочие процессы |
|
| Получение изображений | Отдельное изображение Рентгеноскопия Рентгеноскопия высокого уровня1 Субтракция/Картирование1 Цифровой кинорежим1 |
| Навигационный интерфейс | NaviLink 3D1 |
| Функции DICOM | DICOM Send / Storage Commitment1 (цифровая однонаправленная передача как одного изображения, так и полного пакета в сеть по стандарту DICOM 3.0. Обратная связь из архива изображений (Storage Commitment)) DICOM Print1 (для отправки и печати изображений посредством виртуальной пленки на DICOM лазерную камеру или принтер) DICOM Query / Retrieve1 (запрос/извлечение изображений из цифрового архива или рабочей станции) DICOM Worklist / MPPS1 (для импорта данных пациента/исследования из внешней радиологической и/или госпитальной информационной системы, а также обратной связи по статусу исследования) |
| Передача данных | По проводной / беспроводной локальной сети1 |
