Описание видеоларингоскоп Medtronic McGRATH MAC
Видеоларингоскоп McGRATH MAC применяется для визуализации голосовой щели и проведения эндотрахеальной интубации у пациентов с обычными и потенциально сложными дыхательными путями. Система сочетает привычную геометрию клинка Macintosh с видеовизуализацией, что позволяет использовать знакомую технику прямой ларингоскопии и одновременно контролировать продвижение эндотрахеальной трубки по изображению на экране.
McGRATH MAC выполнен как компактный моноблочный ручной видеоларингоскоп с цветным LCD-дисплеем 2,5", встроенной CMOS-камерой, светодиодным источником света и одноразовыми стерильными клинками. Беспроводная конструкция, вес около 200 г и автономная батарея с ресурсом до 250 минут делают систему удобной для операционных, отделений анестезиологии и реанимации, приёмных отделений и экстренной медицины.
Назначение McGRATH MAC
McGRATH MAC предназначен для интубации трахеи под визуальным контролем. Видеоларингоскоп помогает врачу видеть анатомические ориентиры гортани, положение клинка и прохождение эндотрахеальной трубки. Это особенно важно при ограниченной видимости, анатомически сложных дыхательных путях, риске травматизации тканей и необходимости быстро подтвердить положение трубки во время процедуры.
Система может использоваться как при плановой интубации в операционной, так и в отделениях интенсивной терапии, приёмных отделениях и условиях экстренной помощи. Одноразовые клинки снижают риск перекрёстной контаминации и упрощают подготовку прибора между пациентами.
Прямая ларингоскопия и видеовизуализация
Клинки McGRATH MAC имеют форму, близкую к классическому клинку Macintosh. Это важно для анестезиологов и врачей, привыкших к стандартной технике прямой ларингоскопии: движение руки, позиционирование клинка и работа с эндотрахеальной трубкой остаются знакомыми.
При этом встроенная камера выводит изображение на дисплей, что помогает оценить положение голосовой щели и эндотрахеальной трубки без необходимости добиваться идеальной прямой линии обзора. Для клинической практики это означает больше контроля во время интубации, особенно в ситуациях, где обычная ларингоскопия затруднена.
Конструкция видеоларингоскопа

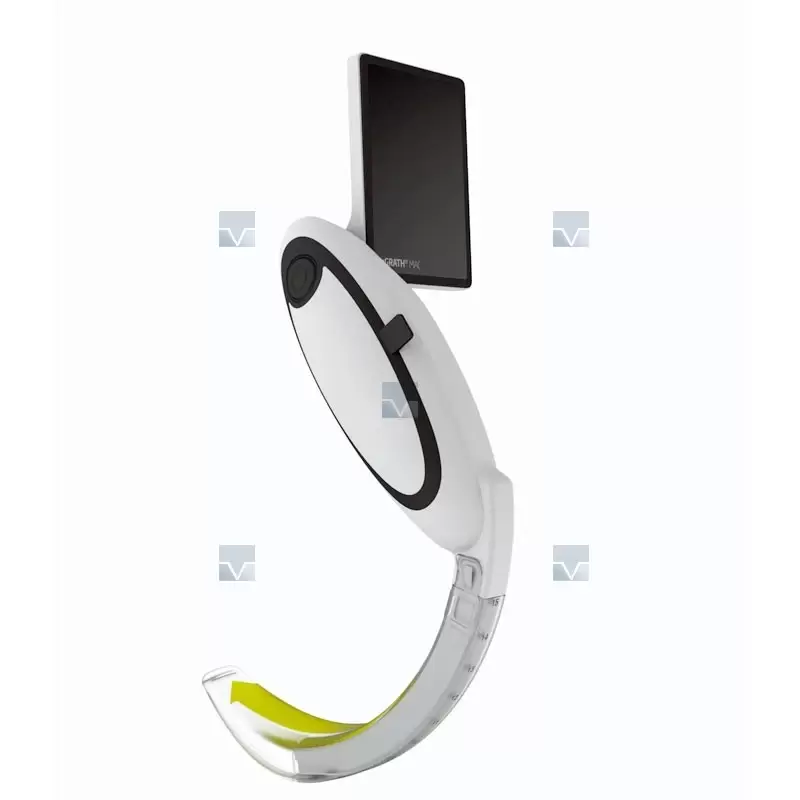

McGRATH MAC представляет собой ручной моноблочный прибор. В рукоятку встроены дисплей, камера, источник света и батарея. Отсутствие внешнего видеоблока и кабелей упрощает использование системы в операционной, реанимации и экстренных условиях.
Вертикально расположенный дисплей позволяет врачу контролировать положение клинка и эндотрахеальной трубки во время интубации. Встроенная камера CameraStick обеспечивает изображение анатомических структур гортани, а светодиодный источник света повышенной яркости освещает рабочую зону.
Одноразовые клинки

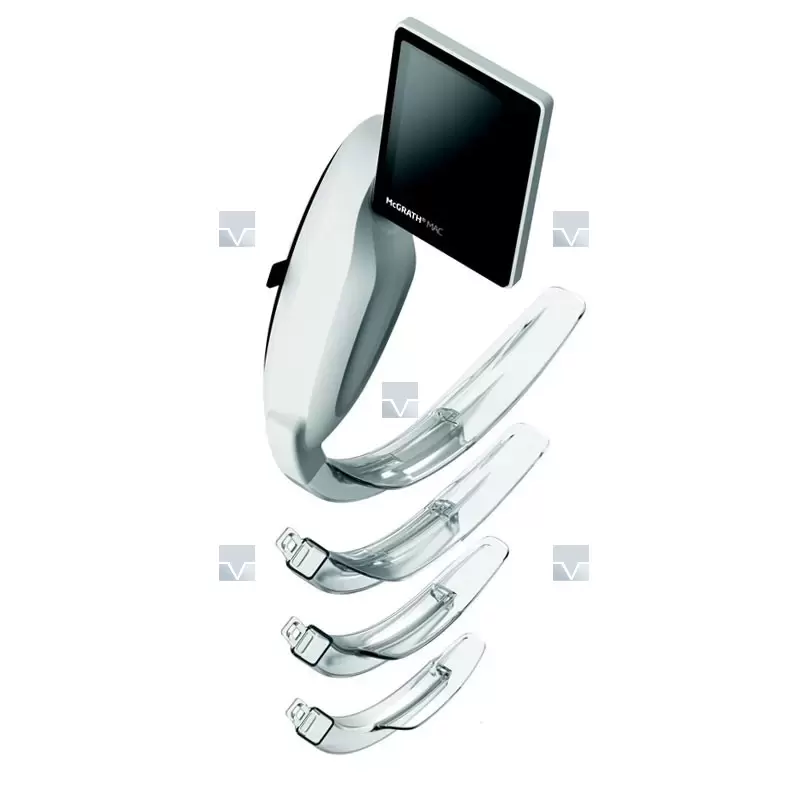

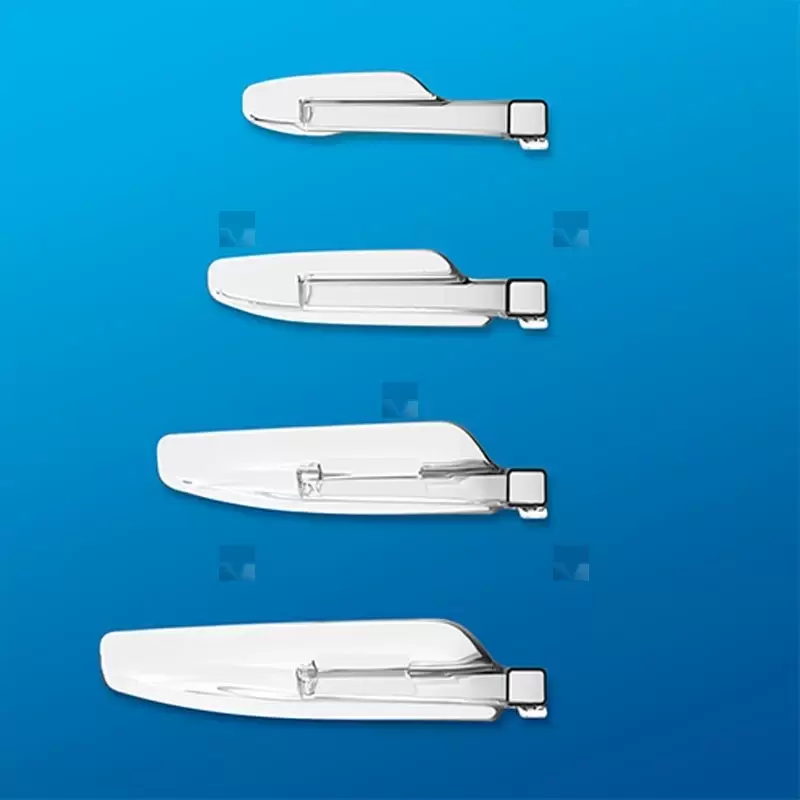

Для McGRATH MAC используются стерильные одноразовые клинки из оптического полимера. Клинок устанавливается на каркас со встроенной камерой и после процедуры утилизируется. Такой подход снижает требования к обработке клинков и уменьшает риск передачи инфекции между пациентами.
Тонкий профиль клинка облегчает доступ к дыхательным путям и снижает риск травматизации зубов и мягких тканей. Наличие клинков разных размеров позволяет использовать систему у взрослых и детей, если подобрана соответствующая комплектация.
Преимущества видеоларингоскопа McGRATH MAC
- Сочетание техники Macintosh и видеоларингоскопии.
- Визуальный контроль голосовой щели и продвижения эндотрахеальной трубки.
- Моноблочная беспроводная конструкция без внешнего видеоблока.
- Цветной LCD-дисплей 2,5" на рукоятке прибора.
- Встроенная CMOS-камера и светодиодный источник света повышенной яркости.
- Стерильные одноразовые клинки для снижения риска перекрёстной контаминации.
- Тонкий профиль клинка для доступа к дыхательным путям и снижения риска травмы зубов.
- Автономная батарея 3,6 В с ресурсом работы до 250 минут.
- Отображение оставшегося времени работы батареи на экране.
- Компактные размеры и масса около 200 г.
- Возможность дезинфекции высокого уровня рукоятки и экрана в соответствии с инструкцией производителя.
- Материалы медицинского назначения, устройство и упаковка не содержат латекса.
Области применения
| Клиническая зона | Практическое значение |
| Операционная | Плановая и срочная интубация под визуальным контролем перед анестезией. |
| Анестезиология и реанимация | Интубация пациентов с обычными и потенциально сложными дыхательными путями. |
| Приёмное отделение | Быстрая визуализация дыхательных путей при неотложных состояниях. |
| Экстренная медицина | Использование компактного беспроводного видеоларингоскопа вне стандартной операционной. |
| Обучение персонала | Изображение на экране позволяет контролировать действия врача и демонстрировать анатомические ориентиры. |
Обработка и инфекционная безопасность
Одноразовые стерильные клинки McGRATH MAC используются для одного пациента и затем утилизируются. Это снижает нагрузку на стерилизационную службу и уменьшает риск перекрёстного загрязнения по сравнению с многоразовыми клинками, требующими полноценной обработки после каждого применения.
Рукоятка и дисплей подлежат дезинфекции в соответствии с инструкцией производителя. При выборе системы для клиники важно заранее уточнить допустимые режимы обработки, совместимые дезинфицирующие средства и требования локального инфекционного контроля.
Ключевые характеристики
| Производитель | Covidien LLC / Medtronic, США |
| Модель | McGRATH MAC |
| Тип оборудования | Видеоларингоскоп |
| Назначение | Визуализация голосовой щели и проведение эндотрахеальной интубации |
| Тип конструкции | Моноблочный ручной беспроводной прибор |
| Техника применения | Клинки геометрии Macintosh с видеовизуализацией |
| Размеры | 180 × 68 × 110 мм |
| Вес | Около 200 г |
| Электропитание | Собственная батарея 3,6 В |
| Время работы батареи | До 250 минут |
| Индикация батареи | Отображение оставшегося времени работы на экране |
| Источник света | Светодиод повышенной яркости |
| Дисплей | Цветной LCD-дисплей 2,5" |
| Камера | CMOS |
| Клинки | Стерильные одноразовые клинки McGRATH MAC разных размеров |
| Материалы | Износостойкий медицинский термопластик с сердцевиной из усиленного конструкционного сплава |
| Латекс | Устройство и упаковка не содержат латекса |
| Обработка | Дезинфекция рукоятки и экрана в соответствии с инструкцией производителя |
| Области применения | Операционная, ОРИТ, приёмное отделение, экстренная медицина |
На что обратить внимание при подборе
При выборе McGRATH MAC важно учитывать не только рукоятку видеоларингоскопа, но и наличие одноразовых клинков нужных размеров. Для взрослой, педиатрической и экстренной практики могут потребоваться разные клинки, поэтому комплектацию лучше подбирать под профиль отделения и типичный поток пациентов.
Также необходимо проверить требования к батареям, режимам дезинфекции, хранению одноразовых клинков и совместимость с внутренними протоколами интубации. Видеоларингоскоп должен быть готов к работе в момент процедуры, поэтому расходные материалы и батареи здесь не второстепенная мелочь, а часть безопасности дыхательных путей.
Для каких клиник подходит McGRATH MAC
McGRATH MAC подходит операционным блокам, отделениям анестезиологии и реанимации, приёмным отделениям, службам экстренной помощи и клиникам, где требуется компактный видеоларингоскоп для плановой и сложной интубации.
Сильная сторона McGRATH MAC — сочетание знакомой техники Macintosh, видеоконтроля, одноразовых клинков и автономной беспроводной конструкции. Для клиники это не просто ларингоскоп с экраном, а инструмент для более контролируемой интубации и снижения рисков при работе с дыхательными путями.
Комплектация Medtronic McGRATH MAC
| Код | Описание | Уп./шт. |
| 300-000-000 | Рукоятка ларингоскопа | 1 |
| 350-072-000 | McGRATH™ MAC клинок ларингоскопа. Размер 1 | 50 |
| 350-017-000 | McGRATH™ MAC клинок ларингоскопа. Размер 2 | 50 |
| 350-005-000 | McGRATH™ MAC клинок ларингоскопа. Размер 3 | 50 |
| X3-003-000 | McGRATH™ MAC X-Blade клинок ларингоскопа. Размер 3 | 10 |
| 350-013-000 | McGRATH™ MAC клинок ларингоскопа. Размер 4 | 50 |
| 340-000-000 | Батарея сменная на 250 минут работы | 1 |
