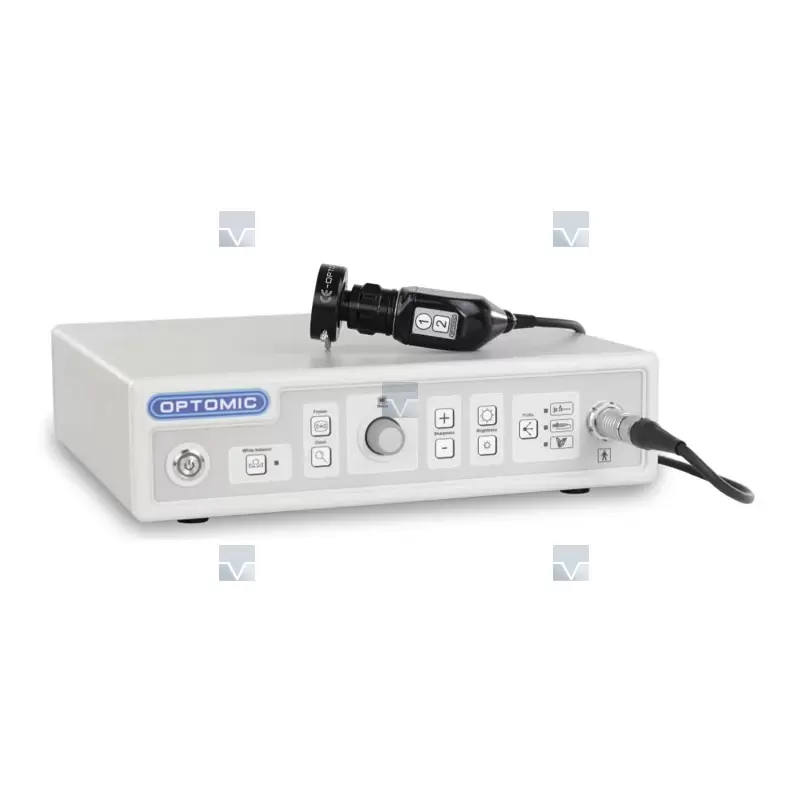

Описание системы визуализации Optomic OP-1428 HD
Optomic OP-1428 HD — эндоскопическая видеокамера полного высокого разрешения (Full HD 1920×1080) на базе 1/3" MOS-сенсора с цифровой обработкой сигнала (технология DSP). Система обеспечивает точную цветопередачу, высокую светочувствительность (от 1 люкс) и стабильное изображение при работе с жесткими и гибкими эндоскопами, микроскопами и колпоскопами.
Модель позиционируется как универсальное решение для амбулаторной и стационарной эндоскопии: подходит для ЛОР-диагностики, урологии, гинекологии, гастроэнтерологии и артроскопии. Благодаря разъёму C-mount и универсальной эндомуфте совместима с широким парком оптики — как новых, так и ранее закупленных систем.
Блок управления оснащён функцией ALC (Automatic Light Control) для автоматической коррекции экспозиции, тремя программируемыми пресетами для быстрого переключения между типами оптики и интуитивным интерфейсом для настройки параметров без отвлечения от операционного поля.
Где применяется Optomic OP-1428 HD
- ЛОР-диагностика и эндоскопия (риноскопия, ларингоскопия, отоскопия);
- урология и эндоурология (цистоскопия, уретероскопия);
- гинекология (гистероскопия, кольпоскопия);
- гастроэнтерология (диагностическая эндоскопия верхних отделов ЖКТ);
- артроскопия и ортопедическая диагностика;
- учебные центры и симуляционное обучение (запись процедур для разбора).
| Параметр | Характеристика | Клиническое значение |
| Датчик изображения | 1/3" Full HD MOS | Высокая светочувствительность, низкий уровень шума, точная цветопередача |
| Разрешение | 1920×1080 (Full HD), формат 16:9 | Детализация, достаточная для большинства диагностических и хирургических эндоскопических вмешательств |
| Формат видео | 1080/50i (чересстрочная развёртка) | Совместимость с медицинскими мониторами и системами записи |
| Минимальная освещённость | 1 люкс | Стабильное изображение при работе в условиях ограниченного освещения (глубокие полости, узкие каналы) |
| Баланс белого | Автоматический / ручной, диапазон 2300–7000 K | Быстрая адаптация под разные источники света, естественная цветопередача тканей |
| Выдержка | 1/10 000 с (при 59,94 Гц) | «Заморозка» быстрых движений, снижение размытия при динамичных манипуляциях |
| Режим затвора | PEAK / AVERAGE / AREA (контроль экспозиции по пику, среднему или зоне) | Гибкая настройка под разные сценарии: предотвращение пересветов, акцент на зоне интереса |
| Усиление сигнала | Автоматическое (АРУ) | Стабильная яркость изображения без ручных корректировок |
| Видеовыход | HDMI ×1 | Цифровая передача сигнала без потерь, совместимость с современными мониторами |
| Электрический зум | 1,0× / 1,5× / 2,0× / 2,5× | Увеличение зоны интереса без замены оптики, удобно для демонстрации и обучения |
| Пресеты сцены | 3 программируемых профиля (жесткие эндоскопы / гибкие эндоскопы / микроскопы) | Быстрое переключение между типами оптики с автоматической подстройкой параметров |
| Дополнительные функции | Заморозка кадра, зеркальное отображение, антимуарный фильтр, отображение параметров на экране (OSD) | Удобство работы, адаптация под индивидуальные предпочтения хирурга |
| Головка камеры | 2 программируемые кнопки, C-mount, не проводящая ток, влагозащищённая | Безопасность при работе в жидкостной среде, быстрый доступ к функциям |
| Габариты / вес | Блок: 320×90×290 мм / 3,4 кг; Головка: 45×32×56 мм / 80 г | Компактность, лёгкость головки снижает утомляемость в длительных процедурах |
| Питание | 100–240 В~, 50/60 Гц, 16 ВА | Универсальное напряжение, низкое энергопотребление |
| Стандарты | IEC 60601-1, IEC 60601-1-2 | Соответствие требованиям медицинской электробезопасности и электромагнитной совместимости |
DSP (Digital Signal Processing)
Цифровая обработка сигнала в реальном времени обеспечивает:
- Шумоподавление: снижение цифрового шума при низкой освещённости без потери детализации;
- Коррекция цвета: компенсация колебаний цветовой температуры источника света;
- Усиление контуров: мягкое повышение чёткости границ тканей без артефактов;
- Стабилизация яркости: плавная адаптация к перепадам освещённости.
Клинический результат: стабильное, контрастное изображение даже в сложных условиях (кровотечение, узкие каналы, переменная освещённость), без необходимости ручной подстройки камеры.
ALC (Automatic Light Control)
Система автоматического управления экспозицией предотвращает:
- пересветы при работе с высокоотражающими поверхностями;
- недосветы в глубоких или узких полостях;
- резкие скачки яркости при перемещении эндоскопа.
Клинический результат: хирург получает равномерно освещённое изображение без «выбитых» зон, что повышает точность визуальной оценки тканей.
Программируемые пресеты
Три профиля настроек позволяют заранее задать параметры для:
- Жесткие эндоскопы: высокая резкость, стандартный баланс белого;
- Гибкие эндоскопы: повышенная чувствительность, компенсация меньшей светосилы;
- Микроскопы / колпоскопы: акцент на цветопередаче для оценки слизистой.
Клинический результат: переключение между типами оптики занимает секунды, без потери качества изображения и отвлечения от процедуры.
Разъём C-mount и универсальная эндомуфта обеспечивают совместимость с широким парком эндоскопической и диагностической оптики.
- Совместимость: работа с жесткими эндоскопами 10/5/3 мм, гибкими видеоэндоскопами, микроскопами, колпоскопами (при наличии соответствующего адаптера);
- Гибкость: возможность использования имеющейся в клинике оптики без дополнительных затрат;
- Масштабируемость: при расширении парка оборудования не требуется замена видеосистемы;
- Экономия: защита инвестиций — система остаётся актуальной при обновлении оптики.
Важно: для обеспечения заявленного качества изображения рекомендуется использовать оптику с разрешением не ниже Full HD и светопропусканием, соответствующим требованиям эндоскопической визуализации.
| Задача / Сценарий | OP-1428 HD (1CCD MOS) | 3-чиповая / 4K-система |
| ЛОР-диагностика (риноскопия, ларингоскопия) | ✅ Оптимально: компактность, достаточное разрешение, быстрая настройка | ⚪ Избыточно для большинства диагностических задач |
| Урология / гинекология (стандартные вмешательства) | ✅ Оптимально: баланс цены и качества, универсальность | ⚪ Целесообразно при сложных реконструктивных операциях |
| Амбулаторная эндоскопия | ✅ Оптимально: лёгкость, простота эксплуатации, мобильность | ⚪ Избыточно, если нет требований к микродетализации |
| Онкодиагностика, работа с микроструктурами | ⚪ Может быть недостаточно при необходимости визуализации структур <1 мм | ✅ Предпочтительно: 3-чиповая или 4K-технология даёт лучшую дифференциацию |
| Обучение, запись процедур | ✅ Оптимально: встроенные функции записи, Full HD достаточно для учебных целей | ✅ Предпочтительно, если требуется архив в 4K для детального разбора |
| Бюджетное ограничение / стартовое оснащение | ✅ Оптимально: входной уровень с возможностью апгрейда | ⚪ Требует более высоких инвестиций |
Рекомендация: Optomic OP-1428 HD — рациональный выбор для отделений, где требуется надёжная, универсальная система для широкого спектра диагностических и рутинных вмешательств без избыточных затрат на функции, которые не будут востребованы. При планировании развития отделения система совместима с более продвинутой оптикой, что позволяет модернизировать визуализацию поэтапно.
Головка камеры
- Вес 80 г: минимальная нагрузка на кисть хирурга, снижение утомляемости в длительных процедурах;
- Компактные размеры (45×32×56 мм): удобный хват, не загромождает операционное поле;
- 2 программируемые кнопки: быстрый доступ к зуму, заморозке кадра или балансу белого без отвлечения от эндоскопа;
- Не проводящая ток конструкция: безопасность при работе в жидкостной среде (урология, гинекология);
- Влагозащищённость: устойчивость к попаданию биологических жидкостей, возможность дезинфекции.

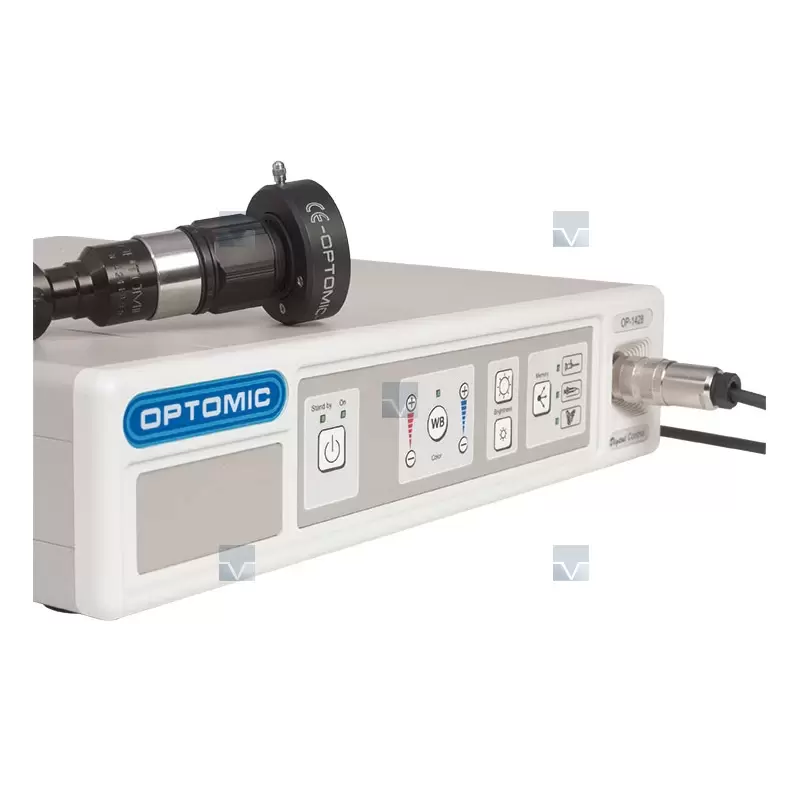

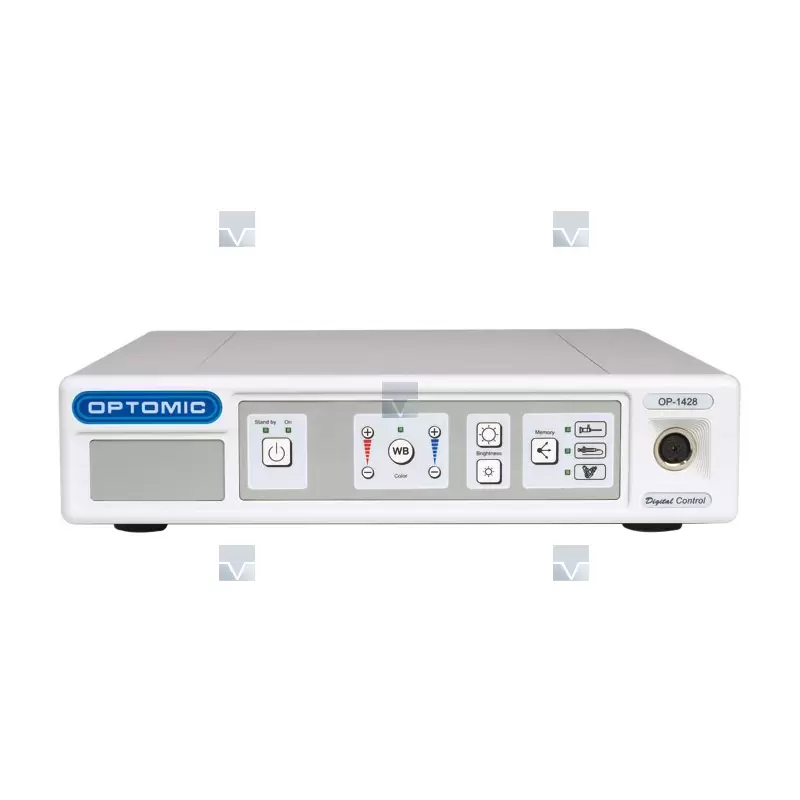

Блок управления
- Интуитивный интерфейс: настройка параметров через меню или с передней панели;
- Отображение параметров на экране (OSD): визуальный контроль текущих настроек;
- Функция заморозки кадра: фиксация изображения для демонстрации или документирования;
- Зеркальное отображение: адаптация под особенности оптики или предпочтения хирурга.
Безопасность
- Соответствие IEC 60601-1 (электробезопасность) и IEC 60601-1-2 (электромагнитная совместимость);
- Защита от перегрева и короткого замыкания;
- Стабильная работа в диапазоне напряжений 100–240 В~.
Базовая комплектация:
- блок управления камеры Optomic OP-1428 HD;
- видеоголовка с кабелем (длина стандартная);
- универсальная эндомуфта для жестких и гибких эндоскопов;
- кабель HDMI для подключения к монитору;
- кабель питания;
- инструкция по эксплуатации, паспорт изделия.
Опционально:
- дополнительные видеоголовки для разных отделений;
- адаптеры C-mount для специфической оптики;
- кабели увеличенной длины;
- система записи и архивирования;
- обучающие курсы по настройке и эксплуатации.
Рекомендация по закупке: для многопрофильных стационаров целесообразно приобретение дополнительной видеоголовки — это позволяет использовать одну систему в нескольких кабинетах по графику, снижая простои оборудования.
Optomic OP-1428 HD — универсальная эндоскопическая видеокамера полного высокого разрешения, обеспечивающая надёжную визуализацию для широкого спектра диагностических и рутинных вмешательств при оптимальном соотношении стоимости и функциональности.
Преимущества для клиники
- ✅ Универсальность: одна система для ЛОР, урологии, гинекологии, артроскопии;
- ✅ Экономия: совместимость с имеющейся оптикой, защита инвестиций;
- ✅ Простота: интуитивный интерфейс, автоматические настройки, быстрое обучение персонала;
- ✅ Надёжность: соответствие медицинским стандартам, стабильная работа в любых условиях;
- ✅ Масштабируемость: возможность поэтапного расширения функционала.
