Сравнение источников терапии PiezoWave2
Таблица сравнивает основные технические характеристики источников терапии F10 G4, FB10 G6 и FBL 10х5 G2 для аппарата PiezoWave2: тип фокусировки, глубину проникновения, диапазон интенсивности, срок службы и параметры фокуса.
| Тип датчика | F10 G4 (80.621) | FB10 G6 (100751) | FBL 10х5 G2 (100731) |

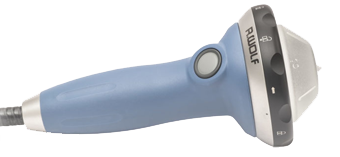

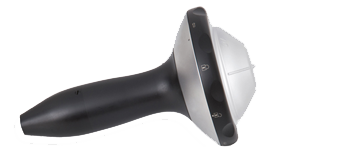

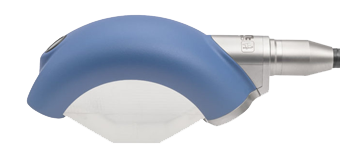

| Изображение |  |
 |
 |
| Классификация применяемой части | В | В | В |
| Защита от проникновения жидкости | IP 20 (не защищена) | IP 20 (не защищена) | IP 20 (не защищена) |
| Источник ударных волн | Пьезоэлектрическая самофокусирующаяся полусфера | Пьезоэлектрическая самофокусирующаяся полусфера | Пьезоэлектрический |
| Вес без гелевой подушки | ок. 1,2 кг (около 2,7 фунта) | ок. 1,58 кг (ок. 3,47 фунта) | ок. 0,8 кг (около 1,75 фунта) |
| Распространение звука | — | — | Фокусирующая линия |
| Апертурный угол | 94° | 72° | 116° |
| Диаметр апертуры | 100 мм | 100 мм | — |
| Плотность потока энергии, максимальная | от 0,03 до 0,4 мДж/мм2 | макс. 0,7 мДж/мм2 | — |
| Диапазон давления, от мин. до макс. | от 11,5 до 82,2 МПа | от 11,0 до 75,8 МПа | — |
| Фокусное расстояние, от мин. до макс. | fx(-6дБ) = fy(-6дБ): от 1,2 до 2,8 мм fz(-6дБ): от 5,0 до 14,1 мм |
fx(-6дБ) = fy(-6дБ): от 1,14 до 4,18 мм fz(-6дБ): от 13,38 до 24,98 мм |
— |
| Объем фокуса, от мин. до макс. | 58 мм3 | от 9,1 мм3 до 227,8 мм3 | — |
| Частота пульсации | от 1 до 8 Гц | от 1 до 8 Гц | — |
| Уровни интенсивности | 20 ступеней | 20 ступеней | — |
| Общая энергия E (12 мм), макс. | 9,54 мДж | 22,38 мДж | — |
| Глубина проникновения | от 0 до 40 мм | от 0 до 60 мм | от 0 до 20 мм |
| Срок службы | 5 миллионов импульсов ударных волн | 5 миллионов импульсов ударных волн | 5 миллионов импульсов ударных волн |
